Обзор 3D-сканера Leica BLK360
Здравствуйте! С вами Top 3D Shop и в очередном обзоре мы рассказываем о Leica BLK360, профессиональном 3D-сканере с полем зрения 360°. Узнайте больше из этой статьи.
Содержание:
- Содержание:
- О компании Leiсa
- 3D-сканер Leica BLK360
- Программное обеспечение
- Сравнение с аналогами
- Примеры использования
- Заключение
О компании Leiсa
Источник: photoline.ru
История бренда Leica началась в 1911 году в Германии, когда скромный производитель микроскопов Эрнст Лейтц из города Ветцлар переманил к себе из Carl Zeiss на работу талантливого, но тяжело больного инженера Оскара Барнака, которому большая компания отказала в оплате медицинской страховки.
В Carl Zeiss Оскар занимался разработкой небольших камер для пробных съемок на 35-миллиметровой кинопленке, но его устройства показались руководству Carl Zeiss слишком сложными.
Источник: photoline.ru
Эрнст Лейтц увидел в них огромный потенциал для любительской фотосъемки и единолично принял решение о выпуске устройств. Оскар Барнак работал в компании Leitz с 01.01.1911 г. и до самой смерти в 1936, сделав марку Leica синонимом инноваций, точности и непревзойденного качества.
Источник: photoline.ru
Благодаря Эрнсту Лейтцу и его дочери, Германию того времени смогли покинуть сотни преследуемых нацистами людей, но это уже совсем другая история.
Источник: photoline.ru
Бренд Leica образован из первых букв слов Leitz Camera. В 1986 году компания Leitz сменила название на Leica из-за известности этой торговой марки. Сегодня Leica – союз четырех независимых компаний под единым брендом: Leica camera, Leica microsystems, Leica biosystems и Leica geosystems. Leica Microsystems GmbH владеет торговой маркой Leica и лицензирует ее использование другими компаниями.
3D-сканер Leica BLK360

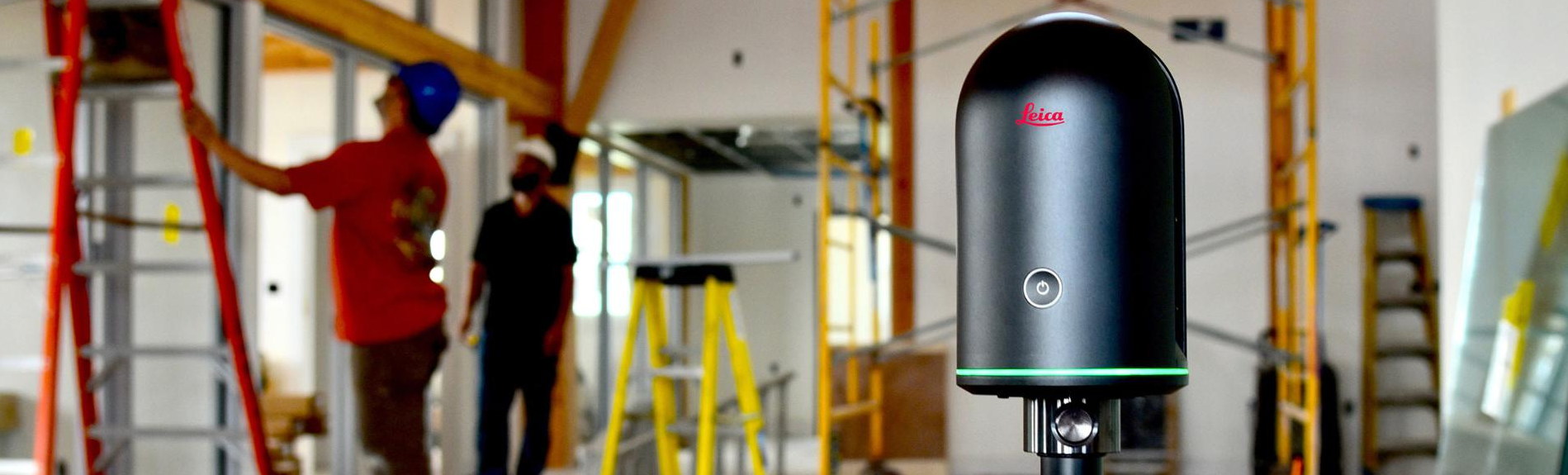

Источник: aecscene.com

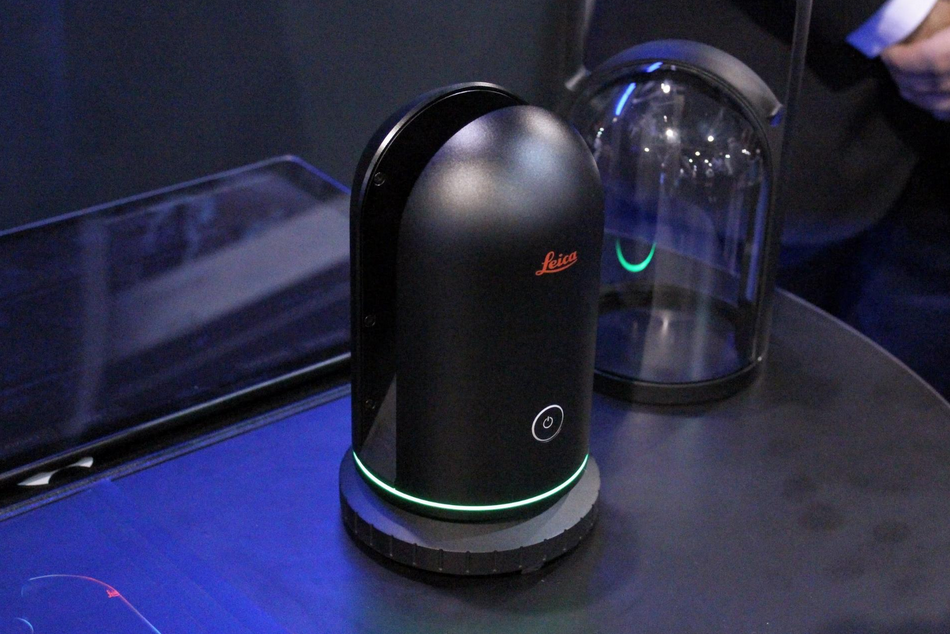

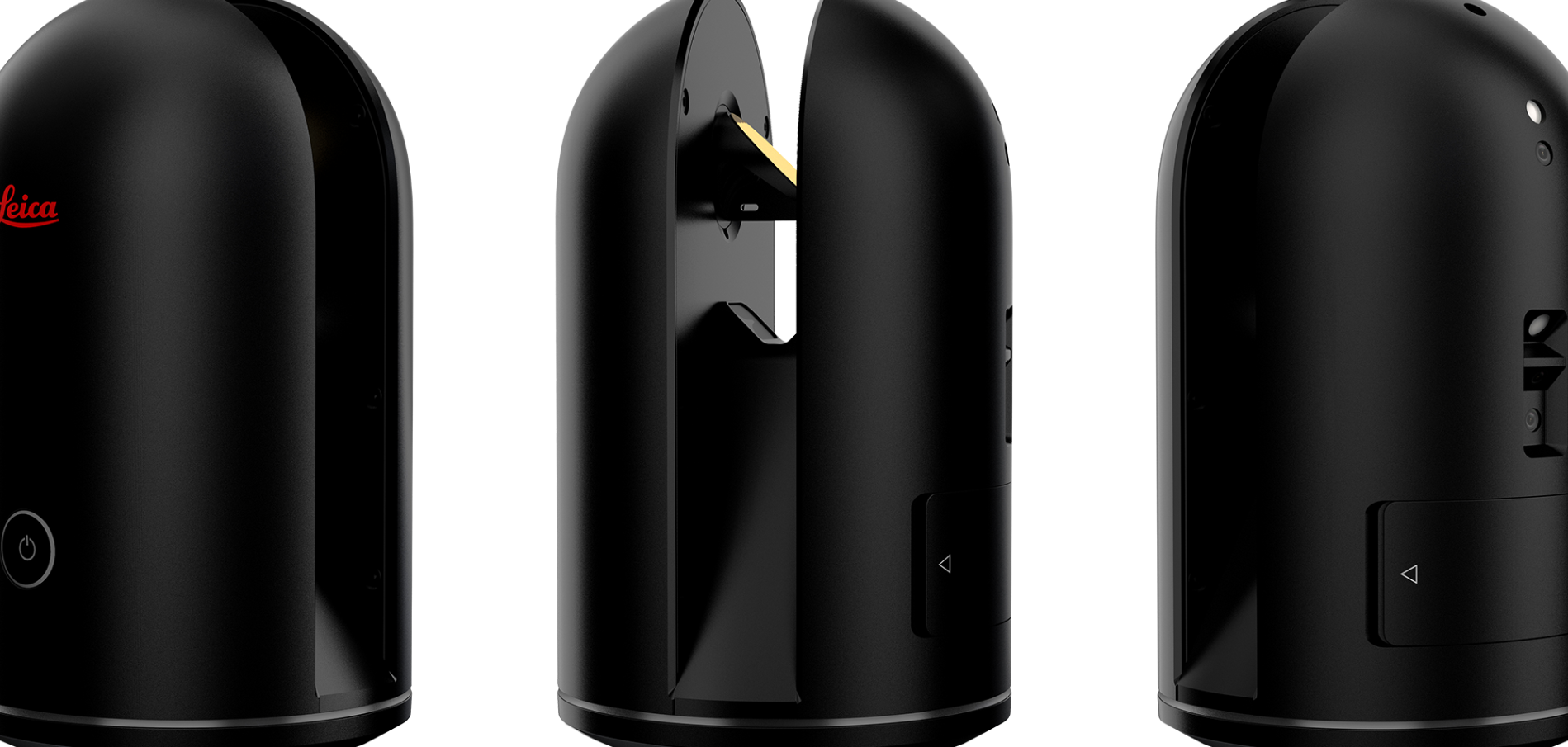

По классификации Leica, BLK360 считается 3D-сканером начального уровня и заполняет промежуток между дешевыми ручными сканерами с небольшой точностью и очень дорогими моделями. Сканер очень компактный - всего 16,5 см в высоту, 10 см в диаметре и весом около килограмма.
Минималистичный дизайн в индустриальном стиле, строгий черный пластик, светящееся кольцо вокруг дна, всего одна кнопка и никаких проводов – сканер использует Wi-Fi для работы с iPad.
Источник: spar3d.com

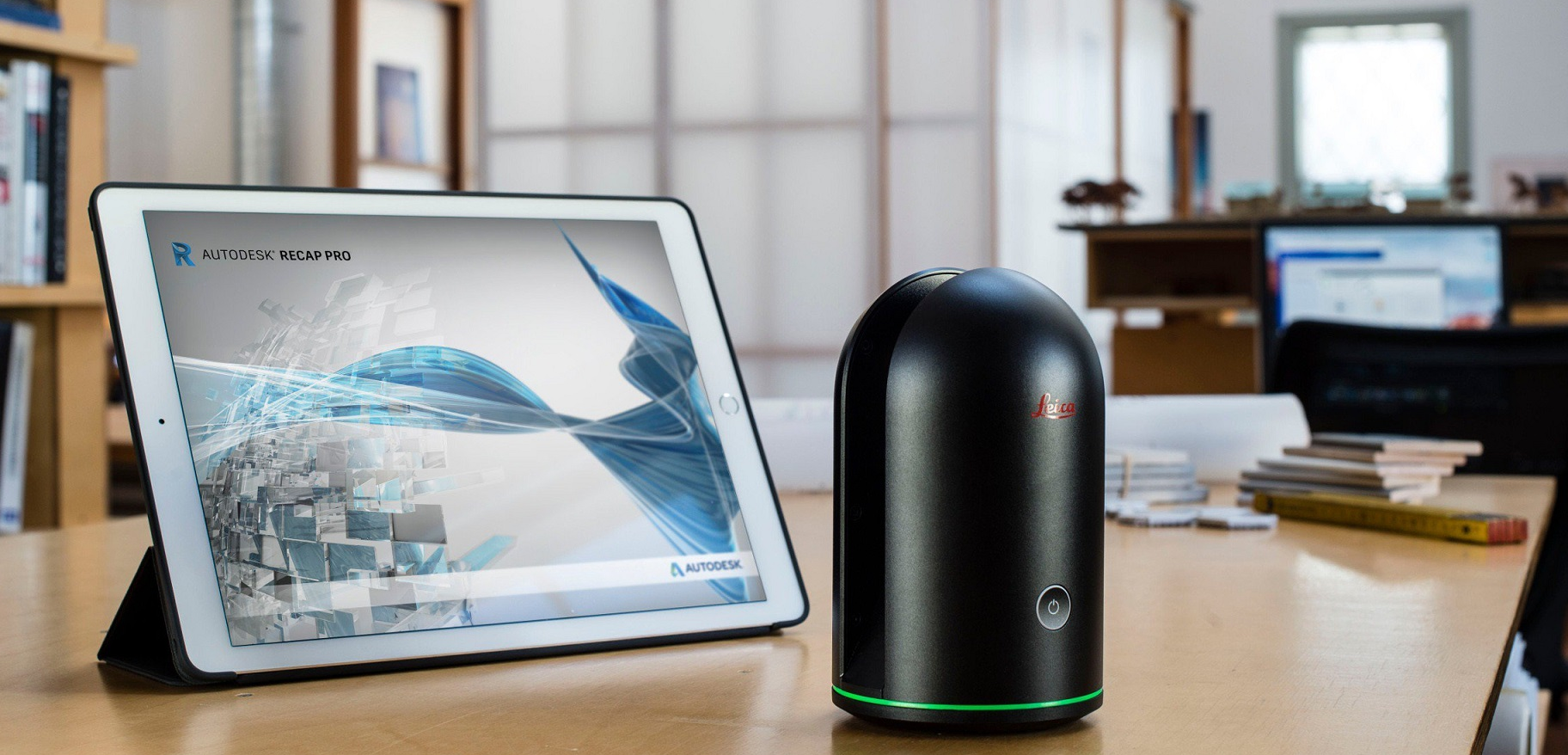

Джефф Джейкобс, старший вице-президент Leica по стратегическому маркетингу, объяснил, что компания вела разработку BLK360 более года, и что BLK360 не был бы возможен без партнерства с Autodesk, программное обеспечение которого ReCap 360 в полной мере раскрывает потенциал нового устройства. Одновременно с выпуском BLK360, Autodesk анонсировала версию ReCap 360 Pro Mobile, работающую на iPad и служащую интерфейсом для работы с BLK360. Облачные сервисы Autodesk переносят данные в любое программное обеспечение Autodesk для дальнейшей обработки.
Принцип работы
Источник: leica-geosystems.com
BLK360 сканирует 360 000 точек в секунду с возможностью выбора настроек разрешения, а диапазоном в 60 метров и точностью до 4 мм могут похвастаться далеко не все 3D-сканеры в этой ценовой категории. В дополнение к датчику LiDAR, BLK360 имеет инфракрасные датчики для тепловидения с полем зрения 360° по горизонтали и 70° вертикали, и три камеры по 15 Мpx со светодиодной вспышкой, снимающие в поле зрения 360х300°, с разрешением полной картинки 150 Мpx. Камеры выполняют сферическую съемку с поддержкой HDR. Устройство выполняет полное сканирование купола 360° за 3 минуты, совмещая данные от лазерного сканера и тепловизора с полноцветной панорамой снятой камерами.
Источник: gfycat.com
LIDAR (Light Detection and Ranging) – метод измерения расстояния путем освещения цели источником лазерного излучения и измерения отраженного света специальным датчиком. Различия во времени возврата и длине волны лазера могут затем использоваться для создания цифрового трехмерного представления о сканируемой цели. LiDaR часто называют технологией трехмерного лазерного сканирования.
Технические характеристики
Комплект поставки
Источник: youtube.com

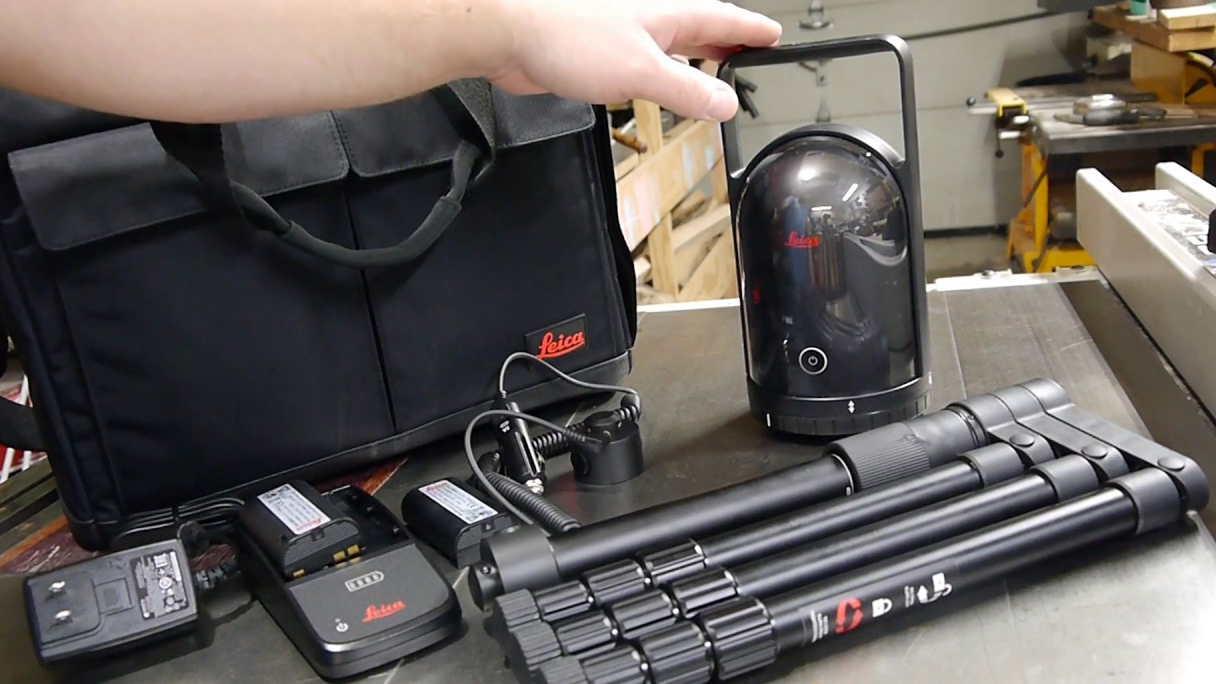

В комплект поставки входит:
-
сканер BLK360 с защитным корпусом и с ручкой для переноски;
-
сумка для переноски сканера и аксессуаров;
-
штатив для установки сканера;
-
3 Li-Ion аккумулятора GEB212;
-
зарядное устройство (от сети и от автомобиля);
-
инструкция.
Программное обеспечение
Leica BLK360 App (в сотрудничестве с OrthoGraph Kft.)
Источник: apps.apple.com

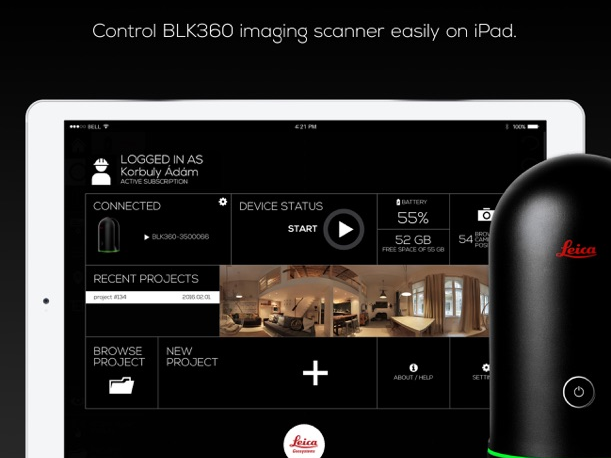

Бесплатное ПО для работы 3D-сканера Leica BLK360 с техникой Apple выпускается компанией OrthoGraph Kft. и называется Leica BLK360 App. Основные функции и особенности этого приложения:
-
360-градусные панорамные изображения со всеми деталями, необходимыми для точных съемок;
-
Управление разрешением сканирования;
-
Аннотации и метки с фотографиями и голосовыми записями;
-
Экспорт данных из цветного облака точек, предоставленных BLK360, в стандартном формате E57;
-
Сохранение проекта на iPad;
-
Загрузка данных с помощью прямой передачи по Wi-Fi или по кабелю;
-
Автоматическое обновление прошивки;
-
Обработка данных на месте съемки и за ее пределами со всеми функциями.
Расширенные функции (покупка в приложении):
-
Измерение расстояний;
-
Рукописные аннотации (с несколькими цветами);
-
Создание планов этажей на основе панорамных изображений;
-
Сканирование в BIM;
-
Экспорт в стандартный формат IFC;
-
Постобработка данных за пределами площадки со всеми функциями;
-
Настройка выравнивания – объединение сферических изображений с разных ракурсов камеры в одной комнате в единый план этажа;
-
Экспорт в CAD плана этажа в одном пакете или разделенным на слои в стандартном формате DXF.
Autodesk ReCap Pro для мобильных устройств
Источник: aecscene.com
ReCap Pro для мобильных устройств – приложение, работающее на iPad Pro для сбора, записи и анализа данных, полученных от лазерного 3D-сканера Leica BLK360. Проекты можно перенести на рабочий стол ReCap Pro с помощью кабеля Lightning-USB. С помощью ReCap Pro для мобильных устройств пользователь может загружать, просматривать и комментировать проекты, опубликованные с рабочего стола ReCap Pro. Приложение предназначено для использования на iPad Pro с диагональю экрана 10,5" и 12,9", использовать приложение на других версиях iPad не рекомендуется.
Сравнение с аналогами

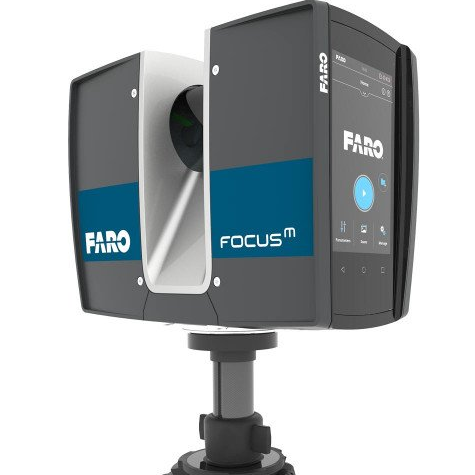

Лазерный 3D-сканер Leica BLK360 - уникальное и не имеющее аналогов устройство, которое достаточно сложно с чем-либо сравнивать. Тем не менее, для сравнения приведем устройство FARO Focus M 70, которое может быть использовано для тех же целей.
Сравнение технических характеристик:
Из приведенных характеристик видно, что сканеры, хоть и имеют во многом схожие параметры, принадлежат к разным категориям и предназначены для разных целей.
При выборе лазерного 3D-сканера необходимо принимать во внимание все его характерные особенности, которые могут быть важны для конкретных целей использования. Так, одно из главных преимуществ BLK 360 — его компактность и простота обращения с ним, тогда как Faro это более сложное оборудование для эксплуатации квалифицированным персоналом. Подробнее о Faro M70 читайте здесь.
Можно предположить, не боясь ошибиться, что сканер Leica BLK360 больше подойдет дизайнерам интерьеров, декораторам и специалистам работающим с виртуальной и дополненной реальностью, тогда как FARO Focus M 70 будет более удобен строителям и ремонтникам, но выбор за потребителем.
Примеры использования
VR-платформа для волонтеров-медработников, Немецкий Красный Крест
Источник: leica-geosystems.com

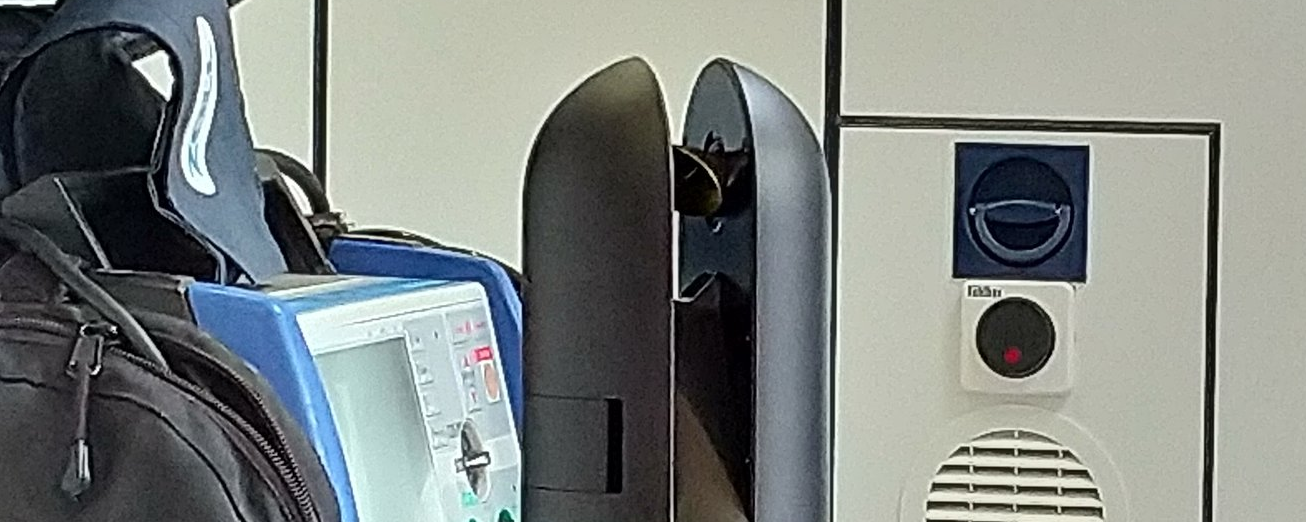

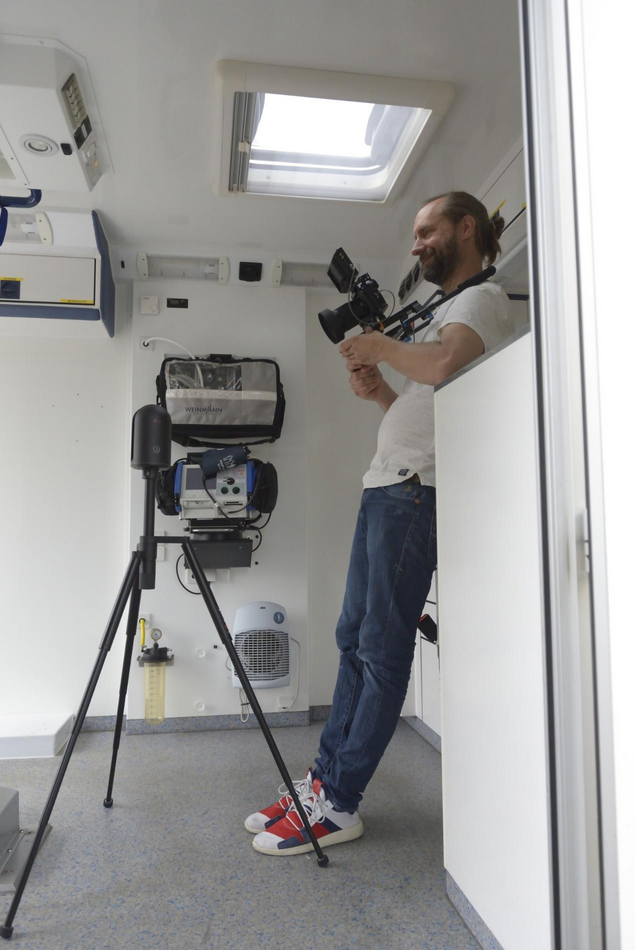

Томас Пилз, руководитель проекта Ausbildung mit VR (Обучение с VR) для Немецкого Красного креста (DRK), работает в уникальной области, создавая VR-программы постоянного цифрового обучения для парамедиков-добровольцев. По словам Томаса, почти 80% медработников DRK являются добровольцами. Они часто проводят время вдали от своих друзей и семей, передавая свои уникальные навыки местным спасательным службам и сотрудникам скорой помощи, обучая их работе на специализированных машинах DRK.
Источник: leica-geosystems.com
«Нам был нужен симулятор спасательного транспортного средства, мало чем отличающийся от симулятора полета. Требовалось сделать очень реалистичный тренажер в виртуальной реальности, и оказалось, что лучше всего использовать для этого Leica BLK360. Все спасательные машины Красного Креста в Германии одинаковы внутри. Это делает возможным установить стандарт обучения. Мы намерены пойти дальше и создать глобальные учебные модули, которые можно будет использовать, например, на Ближнем Востоке или в Юго-Восточной Азии, поскольку их машины скорой помощи Красного Креста также похожи внутри, за исключением некоторых небольших различий»,
– говорит Томас.
Дизайн торговых залов, A. Эдмондс
Источник: leica-geosystems.com
Дизайнеры торговых интерьеров из компании A. Edmonds & Co. Ltd, имеющей офисы в Лондоне и Бирмингеме, используют Leica BLK360 для создания точных цифровых копий сложных помещений за одно посещение и используют это устройство для подготовки своих проектов.
Управляющий директор Дэвид Эдмондс высоко оценил технологию:
«Включение фотографического изображения областей и возможность пролетать через здание с использованием программного обеспечения Autodesk® ReCap™ Pro оказалось бесценным в проектировании интерьеров. Теперь мы можем определить проблемные области до того, как начнем все монтировать.»
Архитектурные проекты и дизайн помещений, DRM Architetti
Источник: leica-geosystems.com
DRM Architetti — итальянское архитектурное бюро, занимающееся дизайнерскими проектами экстерьера и интерьера помещений и использующее в этом деле 3D-сканер.
«Мы искали подобный сканер в течение нескольких лет, но продукты, доступные на рынке, в основном инструменты для геодезистов и топографов, были слишком дорогими. Когда Leica анонсировала модель BLK360, мы провели глубокое исследование и обнаружили, что это идеальное соотношение цены и качества. Мы купили его немедленно»,
- говорит Умберто Дубини, выпускник Политехнического университета Милана, защитивший докторскую диссертацию под руководством известного итальянского архитектора Луиджи Качча Доминиони.

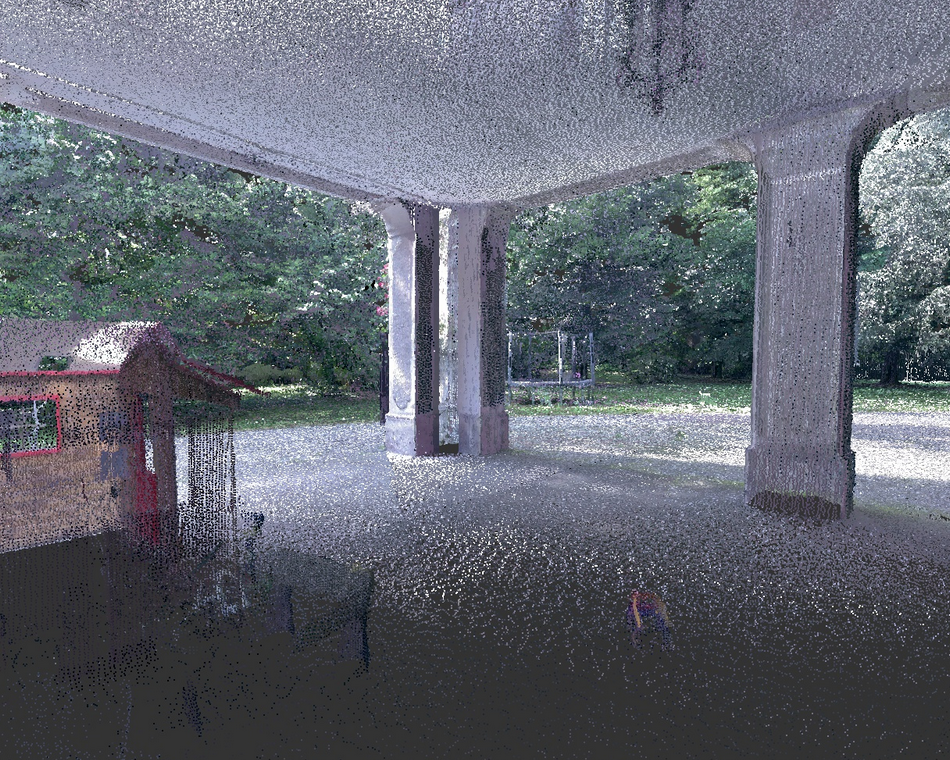

Источник: leica-geosystems.com

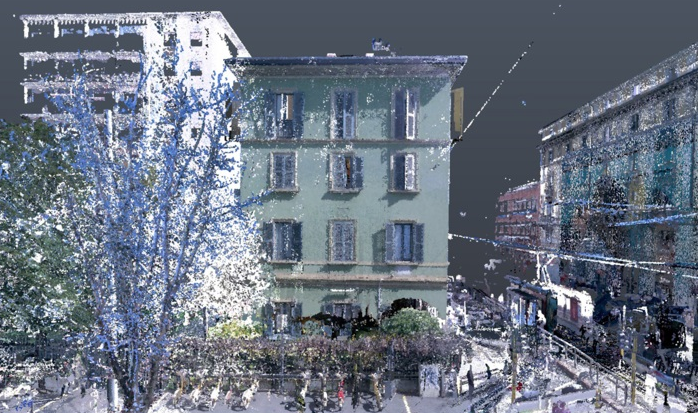

Дубини использовал BLK360 для съемки различных типов архитектурных сооружений – фермерских домов, исторических вилл, жилых зданий и торговых помещений.
«У нас есть клиенты, владеющие виллами с долгой историей. Их довольно сложно измерить из-за морфологии. С BLK360 мы теперь можем сканировать их абсолютно точно и выполнять проекты на основе полученных данных»,
- говорит Дубини.
Заключение
Источник: spar3d.com
Лазерный сканер Leica Geosystems BLK360 Imaging вызвал сенсацию, когда был анонсирован в ноябре 2016 года. До него не существовало устройства, в котором сочетались бы такие размеры с качеством результатов работы. Сканер Leica BLK360 с программным обеспечением Autodesk ReCap Pro – идеальное сочетание для 3D-сканирования помещений: точное, быстрое и портативное.
