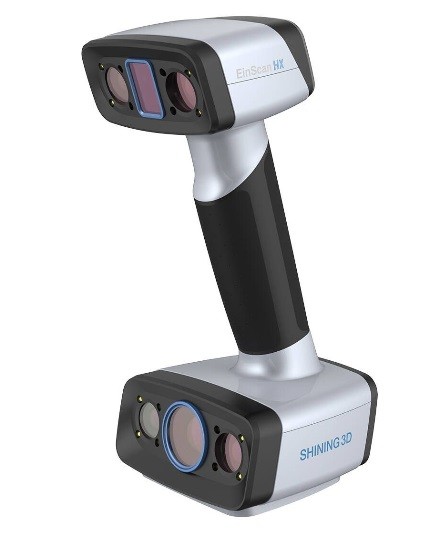

3D сканер Shining Einscan HX

Ручной 3Д сканер Einscan HX — это свежая модель 2020 года из линейки гибридных сканеров от Shining 3D. Этот сканер работает с двумя разными источниками света: с синей LED-подсветкой и синим лазером. Такая комбинация делает сканер универсальным средством измерения и оцифровки. Он берет лучшее от обеих технологий и совмещает в легком и удобном корпусе. Специальное программное обеспечение позволяет быстро и качественно обрабатывать сканы, полученные от любого источника (LED/лазер) и от обоих сразу. Максимальное рабочее расстояние до объекта: 470 мм.

Вебинар «3D-сканирование для решения производственных задач»

Применение

• Реверс-инжиниринг.
• Архитектура.
• Дизайн.
• Производство и ремонт.
• 3D-моделирование, оцифровка объектов для VR и AR.
• Исследования, образование.
• Здравоохранение.

Особенности 3D сканера Einscan HX

Гибридный источник света: LED+лазер

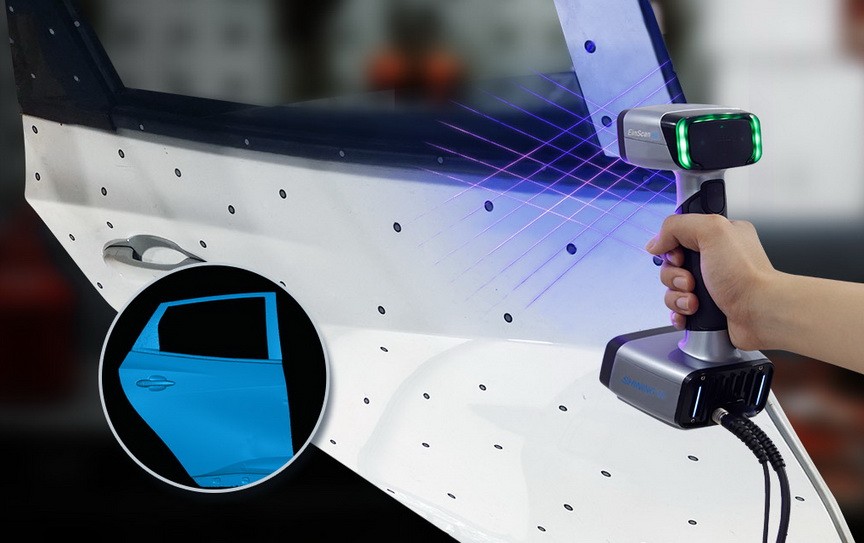

Сочетание в одном сканере двух принципиально разных технологий подсвета делает его универсальным инструментом для огромного числа задач в самых разных областях. Светодиодная подсветка обеспечивает высокую скорость сканирования и захват текстуры и цвета объекта. Лазерное сканирование менее чувствительно к окружающему освещению, обеспечивает лучшую точность и производительность, позволяет проще сканировать отражающие и темные поверхности, с которыми у светодиодного сканирования всегда возникают проблемы.

Гибридный 3D сканер прекрасно подходит для промышленности: измерений и обратного проектирования. Einscan HX располагает высокой точностью, особенно в лазерном режиме — до 40 мкм, и высочайшим разрешением сканирования — до 0,05 мм. Так что снимает информацию с объекта с полнотой практически метрологического ручного 3D сканера.

Высокая эффективность

Также Einscan HX может похвастаться довольно высокой скоростью сбора данных, особенно в светодиодном режиме быстрого сканирования — до 1 200 000 точек/с. Впрочем, в лазерном режиме скорость не уступает любому профессиональному лазерному 3D сканеру — до 480 000 точек/с, до 55 кадров в секунду. Такие показатели соответствуют требованиям большинства промышленных приложений для обратного проектирования, измерений, CAD/CAM, 3D-печати и так далее.

Портативный и простой в эксплуатации

EinScan HX — это plug and play с удобным программным обеспечением, которым легко управлять, независимо от того, новичок вы или имеете профессиональный опыт в 3D-сканировании. Эргономичный дизайн делает работу с устройством удобным и эффективным. Вес сканера не более 710 граммов, переключение между режимами сканирования осуществляется нажатием одной кнопки на корпусе. Вы сможете переключиться, держа сканер одной рукой, кроме нажатия кнопки, от вас ничего не требуется.

В светодиодном режиме сканирования поддерживается захват цвета и текстуры объекта с помощью встроенной цветной камеры.

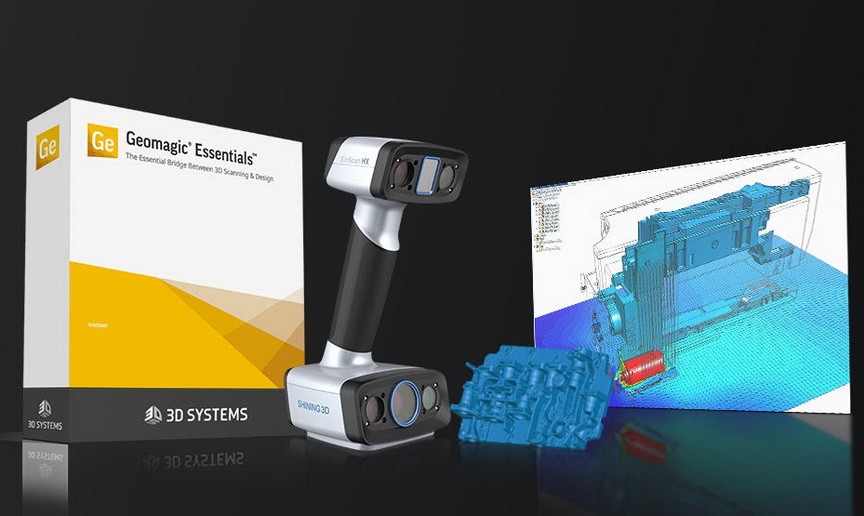

ПО для EinScan HX

Софт разрабатывался командой специалистов не только Shining 3D, но и с привлечением айтишников SIEMENS PLM Software и 3D Systems. Эти компании являются ведущими в области разработок решений для профессиональных сфер использования аддитивного производства, реверс-инжиниринга, 3Д сканирования и проектирования. В комплект ПО входят:

• Solid Edge SHINING3D Edition – комплексная платформа для реверс-инжиниринга, моделирования и проектирования, есть возможность интеграции с САПР. Можно создавать 3Д модели высокого качества для промышленного производства. Алгоритм работы: оцифровывание, дизайн, моделирование, CAD/CAM.
• Geomagic® Essentials™ – универсальный пакет для дальнейшей обработки и переноса в САПР-системы. Это и высокая точность и разрешение делают данный 3D сканер подходящим для реверс-инжиниринга объектов и других операций в САПР. Пакет Geomagic Essentials существенно облегчает экспорт в САПР, что довольно сложно в других программах.

Системные требования ОС (минимальные):

• Windows 10，64 бит.
• Видеокарта: NVIDIA GTX1080 и выше.
• Видеопамять: ≥4Гб.
• Процессор: I7-8700.
• Памяти: ≥16Гб.

Образцы 3D сканирования

Видеообзор 3D сканера Shining Einscan HX

Shining 3D, EinScan HX представляет собой высокопроизводительный, простой в использовании и портативный 3D-сканер, который можно использовать для работы с широким спектром материалов, чтобы удовлетворить разнообразные потребности пользователей. Гибридный свет позволяет сканировать объекты разных размеров без использования маркеров, что расширяет возможности оборудования.
