Обзор 3D-сканеров Scantech и их применения

Рассказываем о Scantech — профессиональных 3D-сканерах для контроля геометрии деталей, реверс-инжиниринга и других профессиональных и промышленных применений.

Узнайте больше из этой статьи.

Содержание

• О компании Scantech
• Сравнение 3D-сканеров Scantech
• Серия Handheld (модели Prince и HSCAN)
  • Технические характеристики
  • Примеры использования
• Серия Composite - модель KSCAN20
  • Технические характеристики
  • Примеры использования
• Серия Global - модели Axe - Axe-G7
  • Технические характеристики
  • Примеры использования
• Серия Tracking - модели TrackScan
  • TrackScan-P22
    • Технические характеристики
  • TrackScan-SOLO
    • Технические характеристики
  • TrackScan-DUO
    • Технические характеристики
    • Примеры использования
• Серия Color - модели iReal
  • Технические характеристики
  • Примеры использования
• Серия Automated - модели AutoScan
  • Технические характеристики
  • Примеры использования
• Серия Photogrammetry System (модели MSCAN)
  • Технические характеристики
  • Примеры использования
• Программное обеспечение
  • ScanViewer 3D Software
• Примеры использования
  • Сохранение культурного наследия, Yucheng Museum
  • Создание искусственного клюва для птицы-носорога, Национальный проект Китая по защите животных
  • Сканирование лопаток двигателя Airbus А350 для оценки деформаций после столкновения с птицей, MRO
• Заключение

О компании Scantech

Источник: 3d-scantech.com

Китайская компания ScanTech с 2011 года занимается разработкой и производством 3D-сканеров.

Источник: youtu.be

Сканеры, производимые компанией, используют для работы принципы лазерного 3D-сканирования и сканирования с помощью структурированного света.

На фото: CEO ScanTech Джефф Ван. Источник: 3d-scantech.com

3D-сканеры ScanTech используются такими компаниями, как Boeing, Siemens, COMAC, Volkswagen, Nissan Group of China, университетами городов Цинхуа и Чжэцзян.

Сравнение 3D-сканеров Scantech

Открыть в полном размере

Серия Handheld (модели Prince и HSCAN)

Источник: cmmxyz.com

Уникальные свойства 3D-сканеров серии HandHeld – универсальность, большая скорость работы и высокая детализация изображения. Благодаря использованию красного и синего лазеров, устройства этой серии могут легко сканировать как большие плоскости, так и маленькие предметы. Эти 3D-сканеры широко используются для проектирования, реверс-инжиниринга, контроля качества, 3D-оцифровки культурных ценностей, создания 3D-фильмов, 3D-игр, VR/AR и т.п. Работоспособность сканеров этой серии не зависит от уровня или колебаний внешнего освещения.

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Composite - модель KSCAN20

Записаться на демо

Источник: twitter.com

3D-сканер KSCAN20 - это профессиональное устройство с широким спектром применения. KSCAN20 объединяет встроенную систему фотограмметрии и режим двойного лазерного сканирования. Использование режима сканирования красным и синим лазером дает высокую скорость сканирования (650 000 измерений/с), высокую детализацию с разрешением 10 мкм и точностью 0,020 мм. Фотограмметрическая система расширяет область сканирования до 2500 мм × 3000 мм и повышает объемную точность до 0,035 мм/м.

Источник: 3d-scantech.com

3D-сканеры серии Composite поддерживают функции зондирования глубоких отверстий, проверки труб и сопоставления с контрольной шкалой.

Источник: 3d-scantech.com

Интеллектуальная подсветка зоны сканирования позволяет видеть степень завершения процесса прямо на рабочем поле.

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Global - модели Axe - Axe-G7

Источник: ofems.com.tr

3D-сканеры серии Global используют скрещенные лазеры (синие 11+1 для модели AXE-B11 и красные 7+1 – для AXE-G7), что увеличивает скорость работы до 1 300 000 измерений/с. Одиночная лазерная линия позволяет быстро получать трехмерные данные о глубоких отверстиях и сложных объектах в недоступных для традиционного сканирования положениях. Функция фотограмметрии позволяет сканировать крупные объекты с высокой точностью (объемная точность до 0,020 мм/м и точность до 0,020 мм).

Источник: ofems.com.tr

По сравнению с традиционными портативными 3D-сканерами с фотограмметрической системой, лазерные 3D-сканеры моделей AXE дешевле, но в то же время не уступают им по качеству получаемого изображения. Для AXE требуется вдвое меньше меток, по сравнению с обычными ручными 3D-сканерами, что значительно экономит рабочее время при сканировании больших деталей.

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Tracking - модели TrackScan

Источник: 3dprintingbusiness.directory

Система TrackScan состоит из устройств для 3D-сканирования и зондирования: камеры M-Tracker (или двух в модели DUO), лазерного 3D-сканера и светового пера TrackProbe.

Источник: 3d-scantech.com

При использовании любого сканера этого семейства нет необходимости в прикреплении маркеров к детали, вычислительный комплекс рассчитывает положение сканера относительно детали, исходя из маркеров на нем самом. Устройства могут работать как отдельно, так и в составе роботизированных комплексов серии Automated (AutoScan).

Источник: 3dprintingbusiness.directory

Система TrackScan 3D предназначена для промышленного использования — при разработке масштабных моделей, контроле качества, в реверс-инжиниринге и подобных задачах. За счет использования двух камер, модель DUO сканирует детали с большей точностью.

TrackScan-P22

Источник: 3dprintingbusiness.directory

Технические характеристики

TrackScan-SOLO

Источник: ofems.com.tr

Технические характеристики

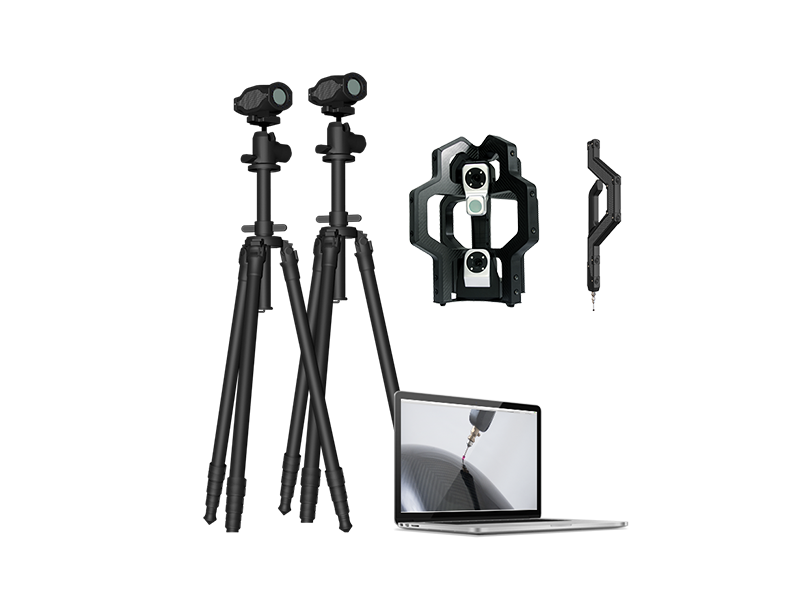

TrackScan-DUO

Источник: 3d-scantech.com

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Color - модели iReal

Источник: creadil.com

Цветные 3D-сканеры iReal используют технологию с подсветкой структурированным светом (синим и инфракрасным в модели 2S), что дает максимальную детализацию (SuperHD) при обработке текстур, высокую точность сканирования и захват мелких деталей. Сканеры имеют большую область сканирования и отличаются высокой скоростью работы. Также предусмотрены: интеллектуальное выравнивание картинки, полностью автоматическая постобработка с использованием фирменных алгоритмов, хорошая цветопередача.

Так как человек не может во время сканирования находиться в полностью неподвижном состоянии, программное обеспечение этих 3D-сканеров способно компенсировать небольшие изменения положения тела в итоговой картинке. Использование невидимого для глаз инфракрасного излучения не создает дискомфорта и полностью безопасно для сканируемого человека. iReal дают очень высокое для своего класса качество картинки при сканировании людей, особенно глаз и волос.

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Automated - модели AutoScan

Источник: 3d-scantech.com

Автоматизированный комплекс 3D-измерений ScanTech AutoScan – роботизированная рука, оснащаемая системами 3D-сканирования серии Tracking. Для позиционирования комплекс использует отдельную камеру. Комплекс легок в управлении и настройке, обладает высокой точностью и стабильностью измерений.

Технические характеристики

Технические характеристики аналогичны соответствующей модели серии Tracking.

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Серия Photogrammetry System (модели MSCAN)

Источник: 3d-scantech.com

Фотограмметрическая система MSCAN предназначена для высокоточных геометрических измерений крупногабаритных деталей. Имея большую зону съемки и глубину резкости, область захвата MSCAN — от 2 до 10 м, с объемной точностью до 0,015 мм/м. Режим HDR дает возможность сканировать объекты в загрязненной среде. Система MSCAN, работая в комплексе с другими сканерами ScanTech, позволит сканировать очень крупные объекты с разрешением высокоточных ручных сканеров.

Источник: 3d-scantech.com

Эргономичный дизайн и малый вес позволяют оператору работать с MSCAN в течение длительного времени. MSCAN-Plus, оборудованный дисплеем, дает возможность оператору непосредственно контролировать процесс сканирования, оперативно исправляя возможные недочеты. Модель Plus также оснащена WiFi-модулем, поэтому длина провода больше не ограничивает сканирование труднодоступных или удаленных мест.

Технические характеристики

Примеры использования

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Источник: 3d-scantech.com

Программное обеспечение

ScanViewer 3D Software

Источник: 3d-scantech.com

ScanViewer - бесплатное и мощное программное обеспечение для работы с 3D-объектами. Данные, полученные в результате 3D-сканирования, могут быть обработаны в ScanViewer и использованы для быстрого создания прототипов, реверс-инжиниринга, сравнения, метрологических поверок, 3D-моделирования и т.д.

Программное обеспечение имеет следующие основные возможности:

• Определение и анализ геометрических размеров, расстояний и отклонений (GD&T);

• Режим цветного сканирования;

• Объединение сканированных объектов как между собой, так и с файлами CAD;

• Сравнительный анализ сканированных объектов как между собой, так и с файлами CAD;

• Функция проверки труб с прямым экспортом данных YBC (LRA).

Примеры использования

Сохранение культурного наследия, Yucheng Museum

Источник: 3d-scantech.com

Археологи музея Yucheng обнаружили новую коллекцию культурных реликвий в апреле 2019 года. Одним из наиболее актуальных вопросов стало сохранение полученных ценностей. Компания ScanTech провела 3D-сканирование археологических находок с помощью 3D-сканера PRINCE 775. Этот ручной лазерный 3D-сканер обладает двумя режимами сканирования: красным лазером и синим лазером для особо высокой точности. Это позволило создать идеально точные 3D-копии артефактов для дальнейшего восстановления и исследований.

Источник: 3d-scantech.com

Музейные работники раскрашивают напечатанную на 3D-принтере точную копию экспоната, чтобы публика могла прикоснуться к историческим реликвиям без риска утраты бесценного оригинала.

Источник: 3d-scantech.com

Сотрудники музея уверены, что 3D-технологии будут играть огромную роль в дублировании культурных ценностей, позволяя огромному количеству людей иметь копии даже самых древних культурных сокровищ своей страны.

Создание искусственного клюва для птицы-носорога, Национальный проект Китая по защите животных

Источник: 3d-scantech.com

Птицы-носороги или калао — исчезающий в Китае вид, имеют характерные ярко окрашенные длинные и изогнутые клювы. В клинику Национальной программы защиты редких животных попал калао с врожденным пороком клюва. Он не мог питаться самостоятельно и должен был умереть от голода. Ветеринары решили помочь птице и провести операцию для замены дефектной части клюва на протез, напечатанный на 3D-принтере.

Источник: 3d-scantech.com

Основываясь на рекомендациях ScanTech, орнитологи решили использовать ручной лазерный 3D-сканер PRINCE в режиме сканирования красным и синим лазером. Ручной 3D-сканер PRINCE очень прост в использовании и производит бесконтактное сканирование, поэтому он не причиняет вреда птице. Потребовалось 4 минуты, чтобы прикрепить маркеры и 6 минут на полное 3D-сканирование клюва.

Использовались следующие параметры:

• Режим двойного лазерного сканирования;

• Разрешение 0,02 мм;

• Частота 480 000 измерений в секунду.

Источник: 3d-scantech.com

Полученные данные были обработаны с помощью 3D-программы ScanViewer, которая создала модель для 3D-печати. Хирурги установили напечатанный протез птице, и она смогла нормально питаться.

Сканирование лопаток двигателя Airbus А350 для оценки деформаций после столкновения с птицей, MRO

Источник: 3d-scantech.com

Во время полета в сложных условиях самолет Airbus A350 получил удары молний и столкнулся с птицами, ​​что могло привести к повреждению лопаток двигателя. Авиакомпания попросила наземные службы MRO как можно быстрее провести тщательный анализ возможных деформаций, чтобы избежать несчастного случая и гарантировать, что самолет пригоден для безопасных полетов.

Источник: 3d-scantech.com

На проведение измерений и принятие решения о необходимости ремонта самолета, находящегося в эксплуатации, у команды MRO было очень мало времени. Лопатки двигателя имеют переменное поперечное сечение и очень сложную геометрию, отклонение от которых невозможно оценить традиционными средствами. Кроме того, двигатель самолета – очень большой объект, около 3 метров в диаметре. И что хуже всего – производители из Airbus и Rolls Royce не делятся с китайскими ремонтными службами исходными чертежами двигателей.

Источник: 3d-scantech.com

С помощью фотограмметрической системы MSCAN было проведено сканирование для захвата облака точек поверхности лопаток двигателя. Рабочая станция построила 3D-модели лопаток со следами столкновений и неповрежденных лопаток. Сравнительный анализ позволил установить, что геометрия лопаток не изменилась и самолет может эксплуатироваться.

Заключение

Источник: twitter.com

Лазерные 3D-сканеры ScanTech отличаются универсальностью, высокой скоростью работы, большим разрешением и точностью. В линейке продуктов Scantech имеются продукты, покрывающие все потребности рынка — от небольших ручных 3D-сканеров до мощных роботизированных промышленных комплексов.
