Примеры применения 3D-принтера Z-bolt S310HT Dual

Читайте в этой статье о 3D-принтерах Z-bolt серии s310, в частности — о двухэкструдерном принтере Z-bolt S310HT Dual, печатающем тугоплавкими конструкционными пластиками, а также смотрите примеры напечатанных принтерами Z-bolt изделий.

Содержание:

3D-принтер Z-bolt S310HT Dual

Главное отличие 3D-принтеров Z-Bolt Dual от конкурентов, помимо двух экструдеров конечно (а в модели Z-bolt S310HT Dual — двух высокотемпературных экструдеров ), — уменьшение необходимости в участии оператора при 3D-печати. Этому способствуют в машинах производителя такие технические решения:

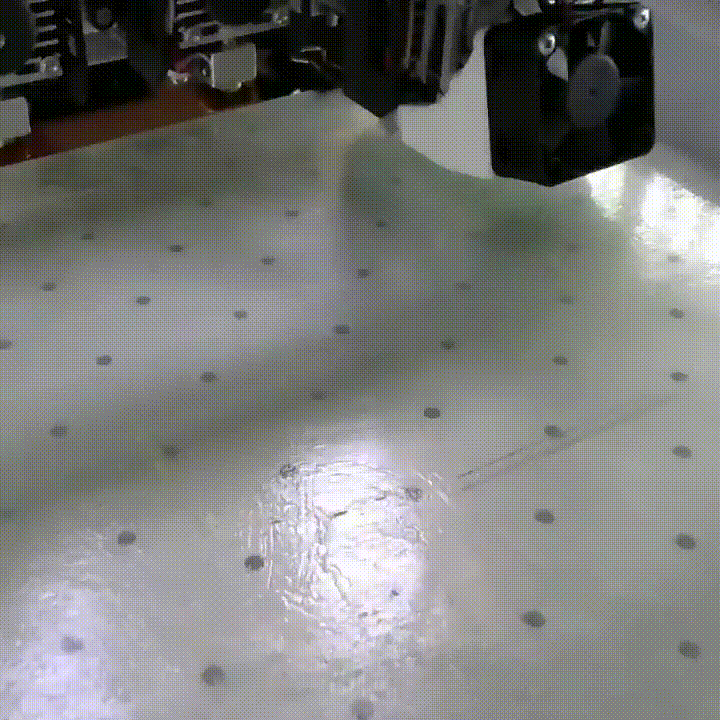

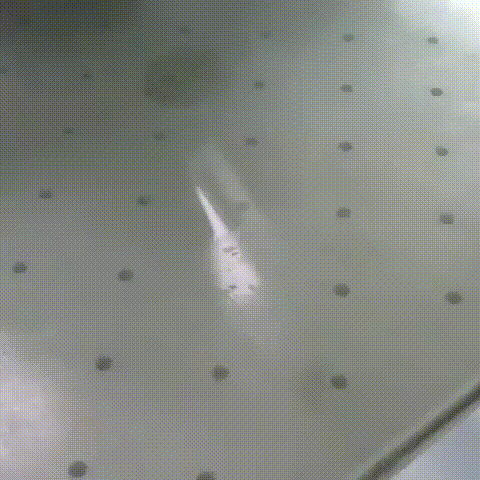

Калибровка расстояния между печатающей головкой и платформой печати автоматизирована полностью и производится без участия оператора;
Реализована функция удаленного мониторинга процесса печати и получающегося изделия, а также управление печатью через удаленный интерфейс;

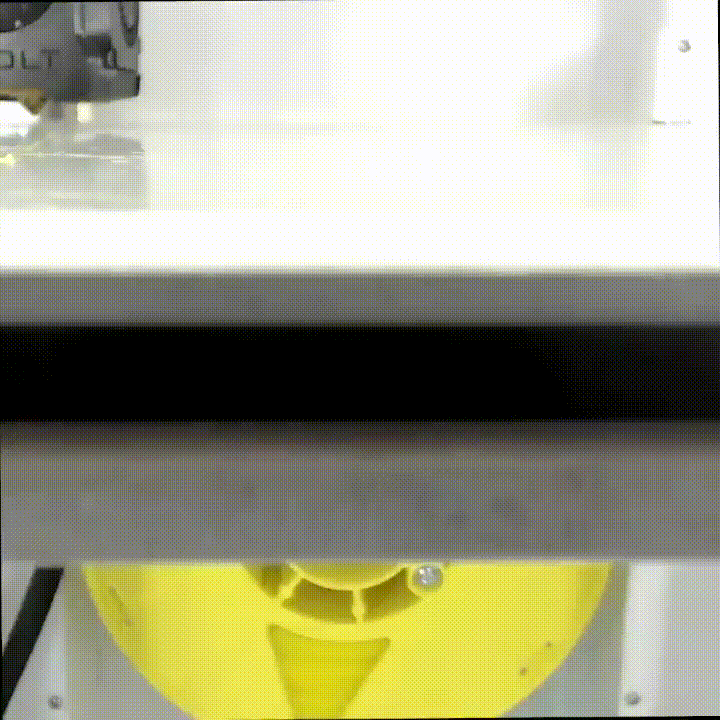

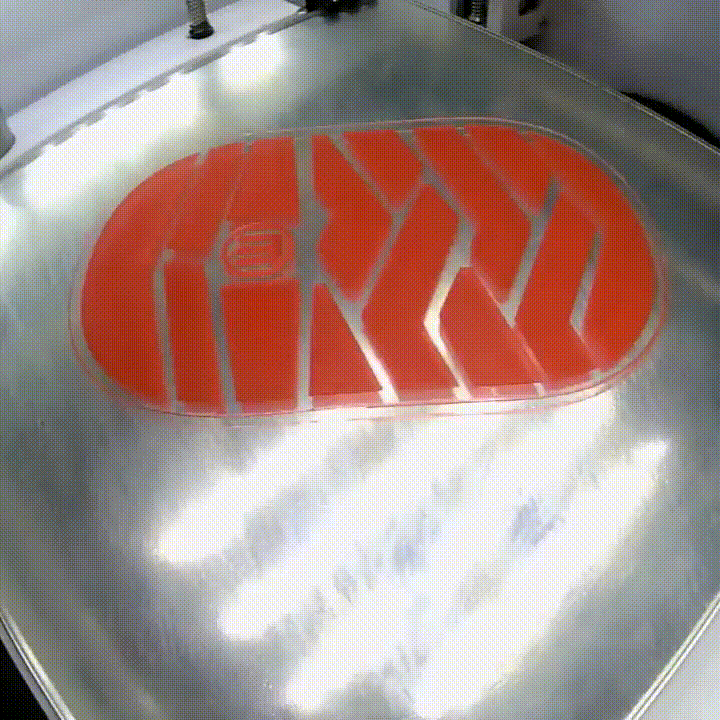

Размеры и устройство корпуса принтера позволяют поместить в него катушку филамента до трех килограмм, что позволяет печатать детали любого размера без остановки на замену катушки.

3D-принтеры Z-bolt S310HT Dual и другие модели Z-bolt Dual дают возможность реализовать 3D-печатную ферму из принтеров, автоматизировано изготавливающую пластиковые изделия.

Характеристики Z-Bolt S310HT Dual

Печать
Технология	FDM
Количество экструдеров	2
Тип экструдера	Direct
Количество сопел	2
Область печати	300х300х350
Скорость печати	до 130 см3/ч
Диаметр сопла (мм)	0,4
Толщина слоя, мкм	от 10
Точность позиционирования	XY: 12.5 мкм Z: 1.25 мкм
Диаметр пластиковой нити	1.75 мм
Максимальная температура печати	440 °C
Наличие подогреваемого стола	Да
Тип стола	Стекло
Максимальная температура стола	160 °C
Активный подогрев камеры	Да, до 90 °C
Материалы печати
Основной материал	PLA, PVA, ABS, PETG, TPE, SBS и другие
Механика
Корпус	Оцинкованная сталь 2 мм
Рама	Сталь
Направляющие	ХУ: рельсовые направляющие HIWIN 12 мм; Z: 4 стальных вала
Система кинематики	XY: ремень 9 мм; Z: 2 трапецеидальных винта и 2 независимых двигателя
Дополнительные функции	Контроль наличия пластика; Система точной подстройки параметров печати во время печати; Автоуровень и контроль первого слоя, Удаленный мониторинг через веб-интерфейс (WIFI и ethernet); Система очистки воздуха; Режим сушки филамента; Автоматическое выравнивание стола по горизонтали перед печатью; Система быстросменных хотэндов
Габариты
Размер принтера (в мм)	480 х 490 х 745
Размер упаковки (в мм)	615х540х864
Вес без упаковки	37 кг
Вес с упаковкой	49 кг
Электричество
Работа в сетях	220В±15%
Максимальная потребляемая мощность	не более 1000 Ватт
Программное обеспечение
Софт	Z-Bolt Dashboard
Типы файлов	.gcode
Операционная система	Linux
Аппаратная платформа
Уровень шума	данные не заявлены производителем
Интерфейсы	Ethernet (rj45), Wifi, USB
Общие данные
Страна производства	Россия
Гарантия производителя	1 год

Нюансы конструкции Z-Bolt S310HT Dual

Устройство корпуса и механики аппарата

Корпусные панели 3D-принтера сделаны из двухмиллиметровой стали с цинковым покрытием, такое решение обеспечивает их механическую жесткость, прочность и долговечность. Прозрачные элементы корпуса и дверцы изготовлены из поликарбоната, это дает возможность визуально контролировать процесс 3D-печати непосредственно рядом с принтером. Дверца принтера открывается до упора, на все 180 градусов, что позволяет с удобством извлекать напечатанные изделия любого размера. Верхняя крышка принтера удерживается магнитами, что предохраняет ее от случайного падения, при этом обеспечивая легкое снятие в случае необходимости, для быстрого доступа к печатающей головке.

У моделей серий S310 и S310 Dual, в отличие от схожих по размерам и устройству принтеров других производителей, двойная ШВП на оси Z, а платформа движется по четырем направляющим. Кинематика перемещения платформы принтера включает в себя два трапецеидальных винта и два сервопривода.

Головка печати RTPH v3 оснащена сенсором, что позволяет производить автоматическую калибровку высоты сопла от платформы, также она легко снимается и заменяется. Обдув печатаемого изделия осуществляют два вентилятора-кулера 5015. Экструдер с прямой подачей материала, то есть Direct-экструдер, сделан из легкого композитного материала — это снижает его инерцию и позволяет печатать быстрее, чем с более массивным стальным или латунным экструдером. Он нагревается до 440 °C. Прочные износостойкие шестерни экструдера, сделанные из закаленной нержавейки, дают ему возможность долго и бесперебойно печатать высокоабразивными композитами.

Версия принтера S310HT Dual оснащается двумя высокотемпературными печатающими головками, что позволяет применять при печати широчайший ассортимент пластиков, в том числе тугоплавких и армированных.

Электронные компоненты и ПО

В устройство принтера входят:

Одноплатный микрокомпьютер Rock Pi 4B с процессором Rockchip 3399 и встроенным накопителем eMMC;
32-битная плата управления на базе чипа STM32F446 Fysetc Spider;
Драйверы TMC2209, отвечающие за скорость и качество печати.

Принтер управляется посредством веб-интерфейса, который доступен с любого устройства через браузер, независимо от ОС устройства.
