Обзор ScanTech AXE B11/17: лазерные 3D-сканеры со встроенной системой фотограмметрии

Всем привет! С вами Top 3D Shop и в очередном обзоре мы рассказываем о портативных лазерных 3D-сканерах ScanTech AXE B.

Содержание:

Видеоверсия статьи

О сканерах AXE B11/B17

Разработанные китайской компанией ScanTech 3D-сканеры AXE B11 и B17 объединяют в себе возможности лазерной оцифровки и системы фотограмметрии. Такое сочетание технологий позволяет проводить сканирование с метрологической точностью.

Внешний вид сканеров: B11 (слева) и B17 (справа)

Возможности и режимы работы AXE B11/B17

Скорость работы модели AXE B17 достигает двух миллионов измерений в секунду, точность работы обоих сканеров составляет 20 микрон, а область захвата — 550х600 и 860х600 миллиметров для младшей и старшей модели соответственно.

фото2

Сканирование поверхности корпуса легкомоторного самолета

Основной режим работы обеих моделей — сканирование с использованием сетки из перекрестных синих лазерных линий: 11х11 — для младшей модели, и 17х17 — для 3D-сканера AXE B17. Дополнительный режим — одиночная лазерная линия для сканирования глубоких отверстий и мертвых углов.

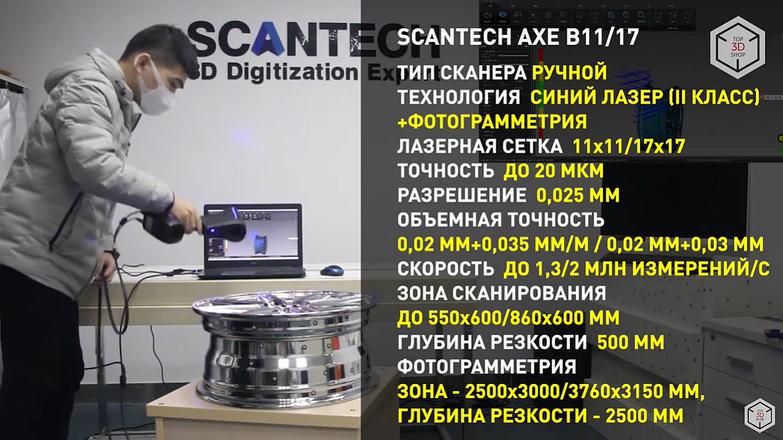

Оцифровка колесного диска с отображением результата в режиме реального времени

Сканеры ScanTech AXE B оснащены встроенной системой фотограмметрии для сканирования крупных объектов размером до 10 метров. Этот режим позволяет минимизировать накопленную погрешность.

Технические характеристики ScanTech AXE B

Глубина резкости, мм базовая: 500, с фотограмметрией: 2500 Класс лазера Класс Ⅱ (безопасно для глаз)
Объемная точность 0,020 мм + 0,035 мм / м (без доп. оборудования) Рабочая температура -10 ~ 40 °
Разрешение сканирования 0.025 мм Расстояние до объекта 300 мм
Специализация Реверс-инжиниринг; Архитектура; Энергетическая отрасль; Метрологический контроль; Точность сканирования, мкм 20
Зона сканирования базовая: 550х600 мм, с фотограмметрией: 2500х3000 мм Источник света 11 синих лазерных перекрестий +1 доп. синяя линия
Скорость сканирования 1,300,000 измерений / с Цветное сканирование нет

Глубина резкости, мм базовая: 500, с фотограмметрией: 2500 Класс лазера Класс II (безопасный для глаз)
Объемная точность базовая: 0.02 мм + 0.03 мм/м; с эталоном: 0.02 мм + 0.02 мм/м; с MSCAN-L15: 0.02 мм + 0.015 мм/м Рабочая температура - 10 ~ 40 ° C
Разрешение сканирования 0.025 мм Расстояние до объекта 300 мм
Специализация Реверс-инжиниринг; Архитектура; Энергетическая отрасль; Метрологический контроль Точность сканирования, мкм 20
Зона сканирования базовая: 860х600 мм, с фотограмметрией: 3760х3150 мм Источник света 17 синих лазерных перекрестий +1 доп. синяя линия
Скорость сканирования 2,000,000 измерений/с Цветное сканирование нет

ПО

В комплекте с устройствами идет фирменное программное обеспечение ScanViewer, оптимизированное для работы со сканерами ScanTech.

Дружественное к пользователю фирменное ПО разработано специально для сканеров не потребует много времени на освоение

Области применения

Устройства ScanTech AXE B рекомендуются прежде всего профессионалам, работающим в области обратного проектирования и контроля качества. Эти 3D-сканеры применимы в самых разных сферах — автомобильной индустрии, авиационно-космической отрасли, машиностроении, нефтегазовой промышленности, медицине и музейном деле.

С поддержкой оцифровки глубоких полостей возможно отсканировать даже головку блока цилиндров с моментальным отображением результата

Пример оцифровки

Сканирование корпуса автомобиля

Результат сканирования

Top 3D Shop и производитель дают официальную гарантию на всё поставляемое оборудование, а также оказывают техническую поддержку и гарантийное обслуживание.
