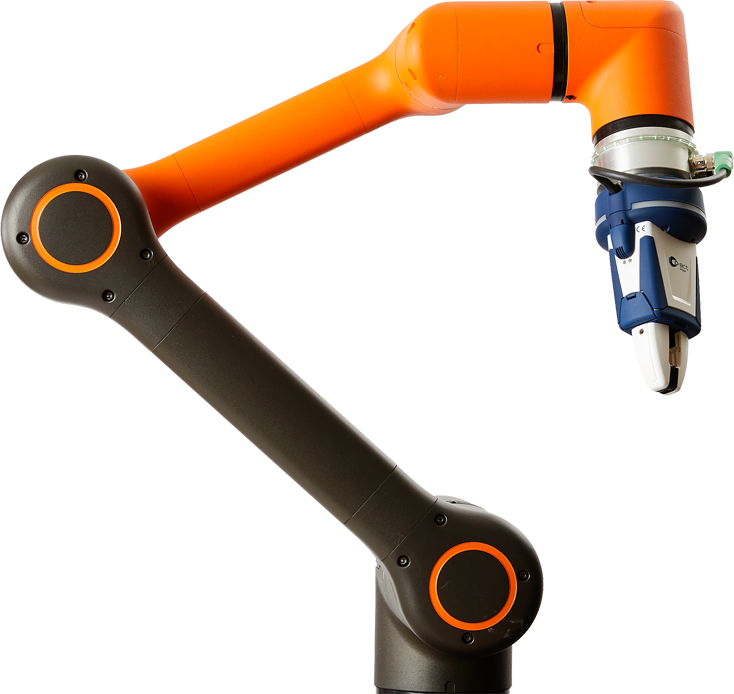

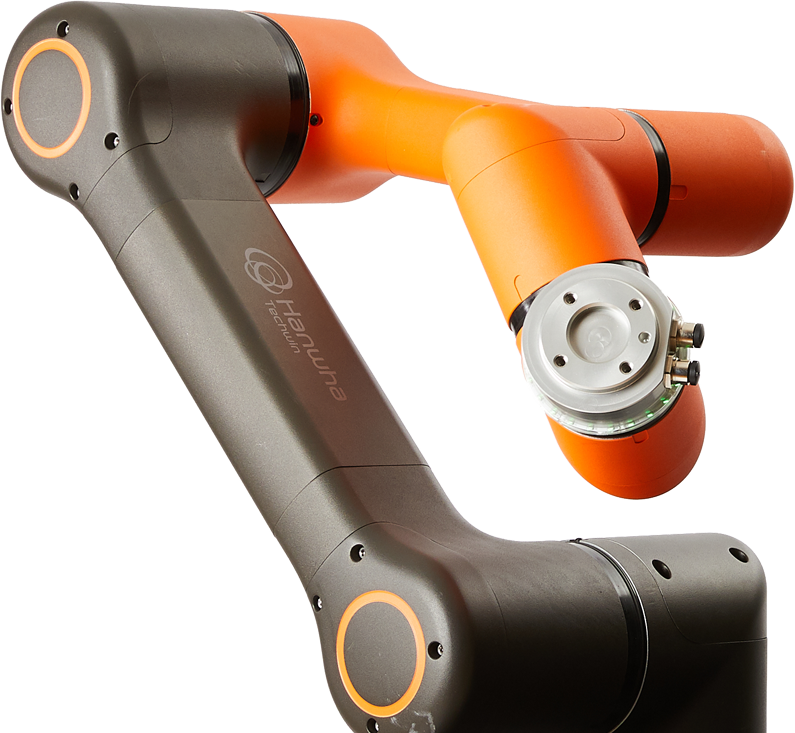

Коллаборативный робот Hanwha HCR-5A
0 0
Производитель:
Модель:
Hanwha HCR-5A
Артикул:
165313062021041
Top 3D Shop – официальный поставщик Hanwha Precision Machinery в России.
Top 3D Shop – официальный поставщик Hanwha Precision Machinery в России.

Коллаборативный робот Hanwha HCR-5A

Производитель:
Модель:
Hanwha HCR-5A
Артикул:
165313062021041

Преимущества:

Новая линейка коллаборативных роботов Hanwha HCR-A



Преимущества новой серии HCR-A

Удобная установка

Размер кабеля питания стал длиннее на 10 метров. Появилась возможность установки опции U-Bend grade. U-Bend grade - шнур промышленного изготовления, имеющий дугообразный изгиб, который позволяет установить кобота на 7-ю ось. Что часто используется на линейном модуле.

Точность

Повторяемость действий манипулятора улучшена в два раза с +/-0,1 до +/-0,05 мм. Это открывает возможности справиться с более высокими требованиями к точности при работе. Манипуляторы подходят для контроля измерений и качества, могут использоваться при сборке электроники.

Низий уровень шума

Коботы этой серии имеют сниженный уровень шума по сравнению с предыдущей. Уровень шума снизился с 80 дБ до 60/65/70 дБ в моделях HCR A 3/5/12.

Универсальность

Все три модели коботов HCR A 3/5/12 имеют встроенную шину EtherCAT, благодаря которой расширилась возможность подключения дополнительного оборудования. В предыдущей серии EtherCAT отсутствовала у HCR-3.

Больше вариантов установки HCR-12A

Устанавка на поверхности с углом до 30 градусов.

Коботы Hanwha HCR-A: обновленные коллаборативные роботы - линейка Hanwha [HCR-3A, HCR-5A, HCR-12A]



Описание

Уже более полувека Компания Hanwha Precision Machinery (Южная Корея) занимается разработкой и выпуском высокотехнологичной роботизированной продукции. Роботы имеют высокий уровень безопасности и простую настройку. Для этого используются всевозможные чувствительные сенсорные датчики и тщательно разработанное ПО.


Роботизированные манипуляторы имеют небольшой вес, не требуют дополнительных ограждений и отлично взаимодействуют с людьми.
Последние версии коботов умеют передвигаться вокруг своей оси, что дает возможность проводить такие работы, как завинчивание, закручивание, сложная сборка.



Решаемые задачи

Hanwha HCR-3

Сборка

Обслуживание станков

Сварка

Паллетирование

Извлечение деталей



Сферы применения

Кобот может использоваться:

  • Для сварки
  • Покраски
  • Сборки
  • В литейном производстве
  • В создании электронных компонентов

HCR-5A является маневренным и простым в управлении манипулятором. Он очень точно реагирует на изменения в процессе работы, способен быстро перестроиться и моментально запомнить новый план движения. Для этого предусмотрен режим «прямого обучения», когда рабочий вручную передвигает сегменты и наглядно показывает схему работы. Кобот тут же запоминает все действия и продолжает процесс.

Комплект поставки включает в себя специальный планшет-подвес с удобной рукояткой, которая имеет пооротный механизм. Планшет помогает оператору в обучении манипулятора и действует, как любой видеоредактор при помощи пиктограмм и временных схем. ПО позволяет отслеживать процесс производства в режиме онлайн в трехмерной проекции.

HCR-5A имеет модульную конструкцию. Это позволяет производить ремонт и замену деталей без участия сервисного инженера. Данная возможность позволяет сэкономить финансовые затраты на обслуживание.



Особенности

Роботизированные манипуляторы HCR-A имеют множество плюсов:

  • Приятный дизайн;
  • Простое монтирование;
  • Возможное крепление на стены или потолок;
  • Интуитивно понятное расположение разъемов;
  • LED-индикация;
  • Наличие всех широковстребованных стандартов;
  • Удобная периферия;
  • Способность работы в неблагоприятных для человека условиях;
  • Большая совместимость с различным оборудованием;
  • Высочайший уровень безопасности.

Hanwha HCR-3



Высочайший уровень безопасности

Кобот предусматривает создание виртуальных границ при работе манипулятора. При возможном столкновении, HCR-5 моментально прекратит свою работу.

Стандарты безопасности:

  • Соблюдение требований безопасности - ISO 10218-1.
  • Детали систем управления - ISO 13849-1.
  • Оценка и снижение рисков для человека - ISO 12100.



Используемое ПО

Программное обеспечение:

  • Интуитивно понятное ПО;
  • Функция «прямого программирования»;
  • Функция создания виртуальных ограждений;
  • Запись истории действий;
  • Понятная API-документация;
  • Настройка безопасности.

Для управления виртуальными границами специалисты компании Hanwha специально разработали софт - Rodi.

Hanwha HCR-3

Благодаря которому, теперь возможно задать ограничения по траектории передвижения манипулятора с радиусом поворота, чувствительностью обнаружения препятствий на траектории от 25~150 НМ и скоростью.

Hanwha HCR-3



Rodi - это просто

Hanwha HCR-3

Моделирование работы

Кобот имеет небольшой вес и занимает мало места. Легко монтируется в производственную линию. 2 манипулятора могут подключаться к одному управляющему блоку и пользоваться одной обучающей подвеской.

Hanwha HCR-3



Инструмент моделирования процесса работы робота

Hanwha HCR-3

Функционал софта позволяет отслеживать передвижение, скорость, соответствие спецификации API и т. д.

Hanwha HCR-3

Экосистема

В данный момент в Южной Корее коботы производства Hanwha используются для очистки воздуха и для дезинфекции в помещениях. А так же применяются для забора тестов у населения для обнаружения инфекций.
Манипуляторы HCR-5A значительно снижают производственные трудозатраты, экономят время и снижают процент брака.

Коллаборативный робот Hanwha HCR-3

Операции с коботами Hanwha: примеры от Top 3D Group



Видеообзор

Цена по запросу
В связи с нестабильностью курса валют уточняйте актуальные цены у менеджеров.
Оставьте заявку через мессенджер:
  • В наличии:: мало: 1 шт.
