Удаляем поддержки Picaso Designer PRO 250 с ультразвуковой ванной Град

Многие знают, что ультразвуковые ванны (УЗВ) широко используют во многих сферах деятельности для удаления загрязнений. В 3D-печати УЗВ тоже нашла применение и может стать незаменимым помощником, который поможет быстро очистить модель.

Как вы уже могли понять из названия УЗВ очищает изделия при помощи ультразвука, генерируя высокочастотные колебания, выше 18 кГц, которые распространяются в моющей жидкости и твердых телах. Под воздействием УЗ колебаний образуются микропузырьки воздуха, которые повсеместно взрываясь удаляют загрязнения, от изделия. Этот процесс называется кавитация.

Описание и технические характеристики

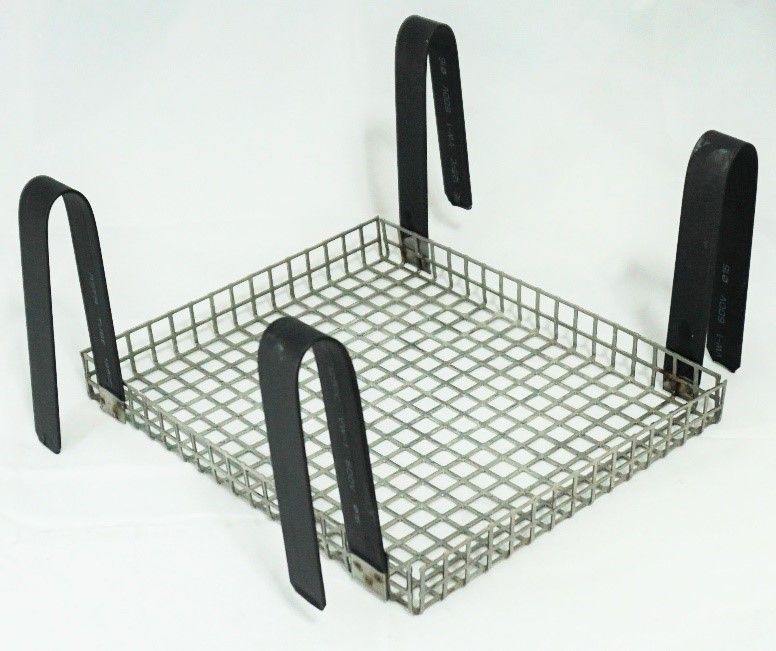

Внешне ванна представляет из себя корпус, в верхней части которого смонтирована штампованная ванна из пищевой нержавеющей стали емкостью на 12 литров. Сверху ванна закрывается крышкой. Подвесная корзинка (нерж. сталь) и паспорт изделия идут в комплекте.

Правильно подобранная моющая жидкость усилит УЗ колебания и ускорит процесс, везде куда она проникнет, даже в самые сложные места изделие будет очищено.

Главные преимущества УЗ очистки: эффективность, экономия времени, изделие не подвергается механическим повреждениям, простота технологии.

Управление работой ванны осуществляется с помощью кнопок, размещенных на передней панели корпуса - ТАЙМЕР, НАГРЕВ, МОЩНОСТЬ. Включатель выключатель СЕТЬ, расположен на задней стенке ванны. Рабочая ёмкость имеет прямоугольной формы с закругленными углами, в которую легко помещается наши распечатанные модели, так как контакт с корпусом может привести к поломке ванны, модель размещается на подвесной корзине.

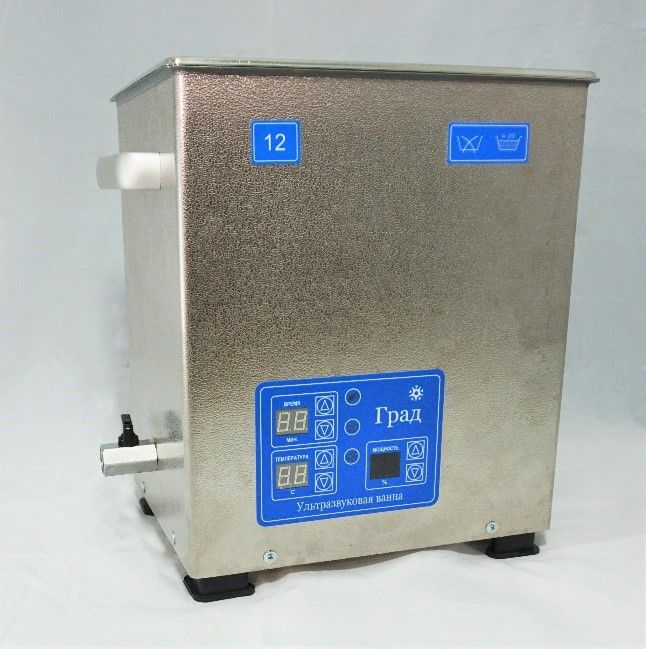

Данная модель ультразвуковой ванны  ГРАД 120-35  сделана из высококачественной нержавеющей стали, что обеспечит долгую и бесперебойную работу, а встроенный таймер, терморегулятор и регулятор мощности помогут точно настроить и проконтролировать режим работы.

 Ванна Град 120-35 в действии

Ультразвуковая ванна выбиралась по объему очистительной камеры, так чтобы модели, напечатанные на FDM принтере могли поместиться внутрь, рабочей частоте и мощности генератора ультразвука. Выбор пал на УЗВ ГРАД 120-35, с помощью которой мы и будем очищать поддержки HIPS и PVA.

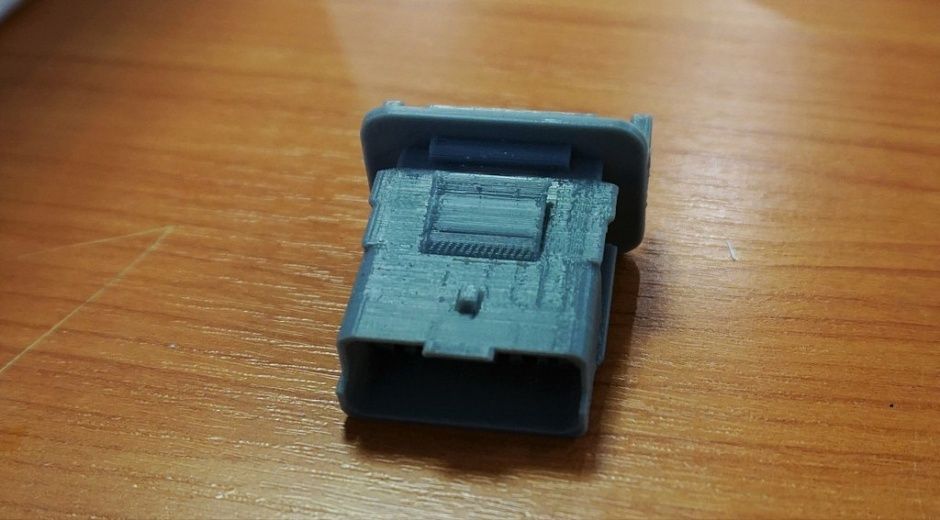

На принтере PICASO 3D Designer PRO 250 было распечатано несколько образцов PLA FL-33 +PVA eSUN и ABS FL-33+HIPS PICASO. В качестве моющих жидкостей использовались вода и D-лимонен.

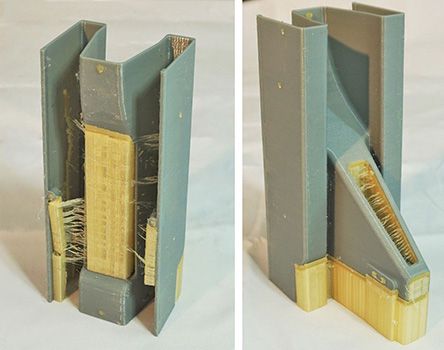

Образец PLA FL-33 +PVA eSUN после частичного отлома поддержек руками

После того как ванна была подключена, залита первая моющая жидкость (вода) до уровня – 2 см. ниже верхнего края, выставлена температура и отрегулирована мощность, процесс очистки модели от поддержек начался. Спустя 15 минут ванна закончила свою работу, и мы изъяли нашу модель. Как видно на фото поддержки вымылись без остатков.

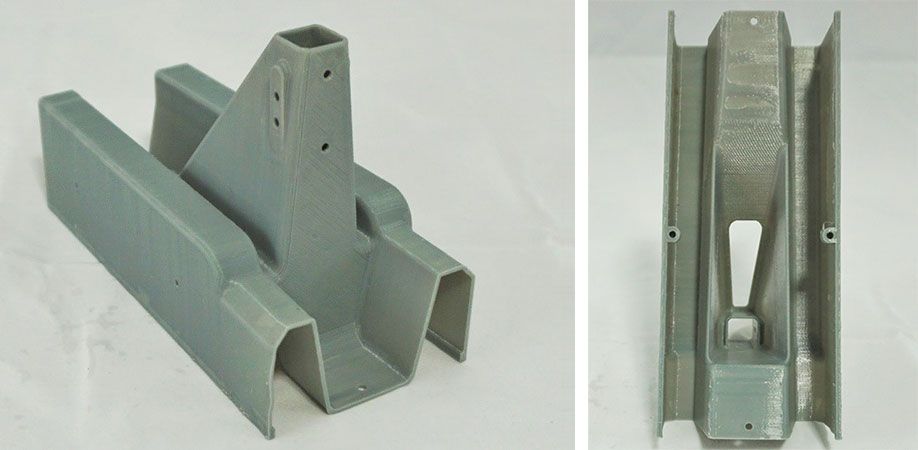

Образец PLA FL-33 +PVA eSUN

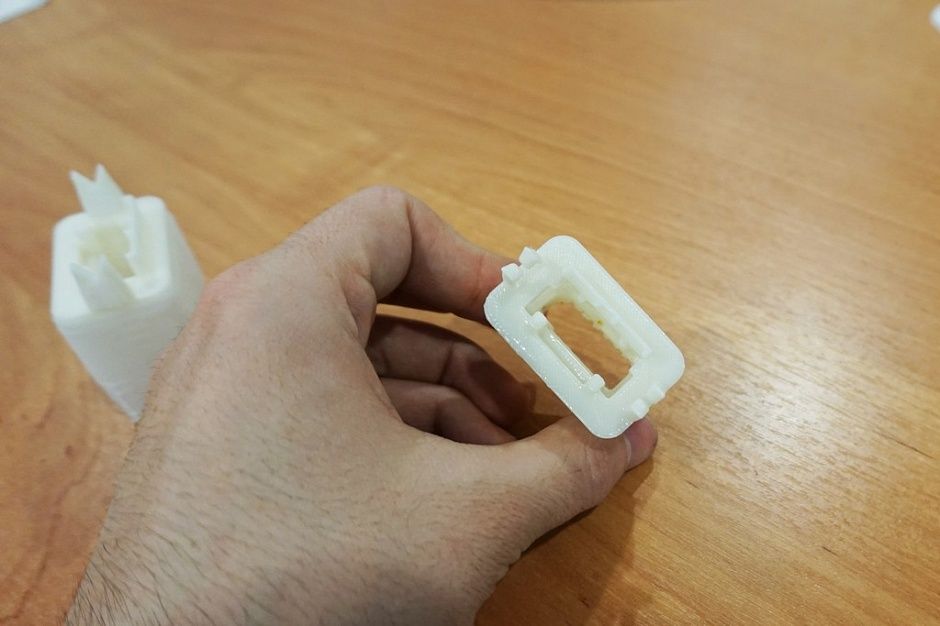

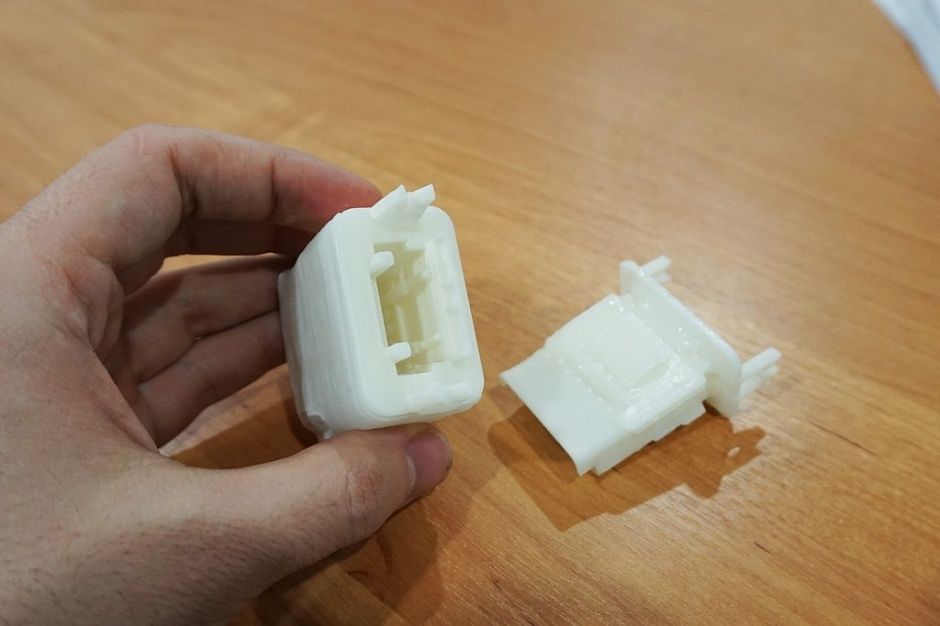

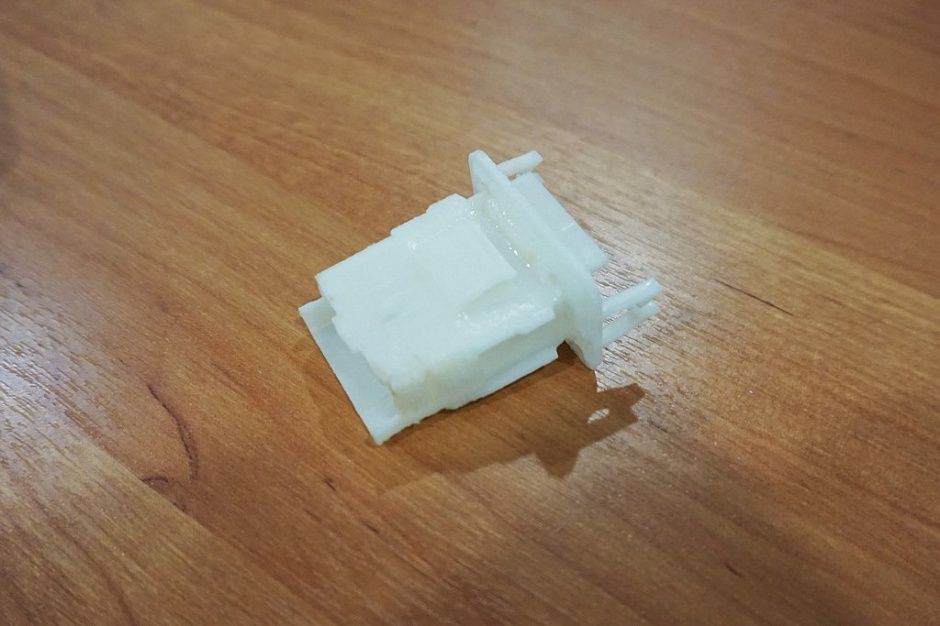

После растворения поддержек PLA приступили к растворению поддержек HIPS. Для этого слили отработанную моющую жидкость через специальный дренаж, и залили новую – D-лимонен. Результат мы можем увидеть на фото ниже. Поддержки из HIPS были вымыты в ванне примерно за три часа. После растворения в лимонене мелкие элементы модели из ABS стали немного хрупкими. Скорее всего, это связано с неправильным режимом мощности или с некачественным материалом. Тесты с HIPS продолжаем.
