Обзор Creality CR-5 Pro H: высокотемпературный 3D-принтер закрытого типа

фото0

Всем привет, с вами Top 3D Shop. В очередном обзоре мы расскажем вам про 3D-принтер от компании Creality 3D - CR-5 Pro H

Содержание:

Видеоверсия статьи

О компании

Компания Creality 3D работает с 2014 года и на сегодняшний день выпускает довольно разнообразный спектр продуктов для 3д печати в основном для любительского сегмента пользователей.

фото1

Одна из производственных линий компании Creality

В первые годы развития, свою популярность она завоевала благодаря таким продуктам, как Эндер 3 и CR 10.

На сегодняшний день, производственные мощности компании позволяют выпускать фотополимерные 3D-принтеры, электронику для управления 3D-принтерами, промышленные 3D-принтеры, 3д сканеры и расходные материалы для печати.

фото2

Модели, производимые Creality

За эти 8 лет Компания заслужила доверие благодаря качеству продукции и внедрению собственных разработок.

фото3

Модели, производимые Creality

О линейке 3D-принтеров CR5

Линейка 3D-принтеров CR 5 отличается от остальных продуктов компании прежде всего стальным корпусом с увеличенной областью печати. СиЭр Пять Про Эйч это третья модель из данной линейки с некоторыми улучшенными характеристиками.

Модель Creality CR-5 Pro H: вид спереди

Поставка и комплектация

Поставляется 3D-принтер в упаковке защищенной деревянной обрешеткой. Сама коробка внушительных размеров. Упаковано все надежно, с вспененным материалом толщиной соответствующей содержимому, ведь вес устройства составляет целых 32 килограмма.

Creality CR-5 Pro H надежно упакован и хорошо защищен от внешнего воздействия

Комплектация следующая. Документация, кабель питания, бескаркасный колпак из матового акрила. И в самом корпусе принтера находятся боковые акриловые панели толщиной 5мм, килограмм фирменного филамента ПиЭлЭй белого цвета. Ящик с некоторыми запчастями, инструментом и расходниками, а именно… шпатель, пинцет, клей карандаш, смазка для механики, кабельные стяжки, кусачки, необходимый инструмент для обслуживания. Запасные… тефлоновая трубка, фитинг, сопла, жало датчика калибровки стола, кабель для подключения к компьютеру, кардридер и карта памяти на 8 гигабайт, крепеж и держатель катушек филамента.

Часть содержимого комплекта поставки Creality CR-5 Pro H

Конструкция и устройство

Область построения Crealty CR-5 Pro является большой для своего класса - 300 x 225 x 380 mm.

Так же, версия про, в отличие от предшественников, имеет полностью закрытый корпус, что дает возможность использовать материалы с большой усадкой.

У Creality CR-5 Pro H достаточно большая рабочая область

А в версии с приставкой Эйч, о которой и пойдет далее речь, установлен высокотемпературный экструдер, способный нагревать материал не до 250 градусов, а до 300. Это дает возможность использовать 3D-принтер не только для любительских задач, можно работать уже и с некоторыми инженерными материалами.

Работа с высокотемпературным пластиком

Окрашенный в белый цвет корпус 3D-принтера довольно прочный, так как изготовлен из двух миллиметровой стали, а благодаря весу устойчив. Это исключает всяческие проблемы влияющие на качество печати из-за вибраций, перекосов, раскачивания рамы. Менее подвержен резонансу от шаговых двигателей. Представьте, он абсолютно полностью стальной. Даже вынесенный экран в отдельный отсек тоже стальной. При этом минимизирован вариант крепления элементов на винтах. Их можно заметить только сзади. Именно поэтому внешний вид принтера по настоящему неповторимый и стильный.

Creality CR-5 Pro H отличает полностью стальной корпус, что сводит вибрации и толчки при печати практически на нет

Также, наряду с прочностью каркаса, Креалити 3д позаботились о надежности механики применив фрезерованные детали на всех каретках и кронштейнах. Здесь используется проверенная временем кинематика мейкербот на цилиндрических направляющих в связке с классическими линейными подшипниками. При должном обслуживании ресурса такой механики хватает надолго, а запчасти на замену всегда доступны в профильных магазинах.

Фрезерованные элементы на кронштейнах и каретках

По оси X диаметр направляющих 8, а по Y 10 миллиметров. 6 миллиметровые ремни GT2 с возможностью замены их на обычные не замкнутые.

Так как ось X утяжелена мотором, решили обойтись установкой легкого 34 миллиметрового нема 17. Совместно с легким экструдером боудена, это избавляет от возникновения дефектов на стенках печатаемых моделей.

Экструдер боудена облегчен, что существенно сокращает его инерцию при движении и, как следствие, позволяет избежать дефектов при печати

Стальную платформу стола, по цилиндрическим направляющим диаметром 12мм перемещает мотор винт диаметром 10 мм с ходом 4 мм за оборот. По нашему мнению, это золотая середина для необходимой скорости и точности перемещения по оси Z. Однако производителю нужно бы позаботиться о консольной конструкции, платформу явно не помешает усилить.

Платформа стола Creality CR-5 Pro H выполнена из стали

Рабочий стол - это алюминиевая пластина толщиной 3мм с нагревателем на 24 вольта. Покрытие - стекло с ультра базой. Стекло не приклеено, это исключает выгибание плоскости при нагреве из-за разности коэффициентов материалов, а также дает возможность использовать обратную сторону поверхности со специальными адгезивами для инженерных материалов.

При необходимости платформу можно быстро снять и перевернуть

Стол закреплен к платформе на винтах с пружинами и может регулироваться удобными барашками большого диаметра.

Максимальная температура нагрева стола - 110гр.

В качестве подачи задействован экструдер боудена с так называемым, дуал драйв фидером. В котором пруток проталкивается не одной шестерней, а еще и второй, прижимающей пруток. В отличии от стандартных фидеров данный вариант однозначно эффективнее, и вдвойне эффективнее с установленным мотором с большим крутящим моментом.

Система Dual Driver Feeder вблизи

Проблемы боуденов обычно появляются из-за применения некачественных запчастей, например фитинги могут люфтить уже на новом устройстве, здесь же с этим все в порядке.

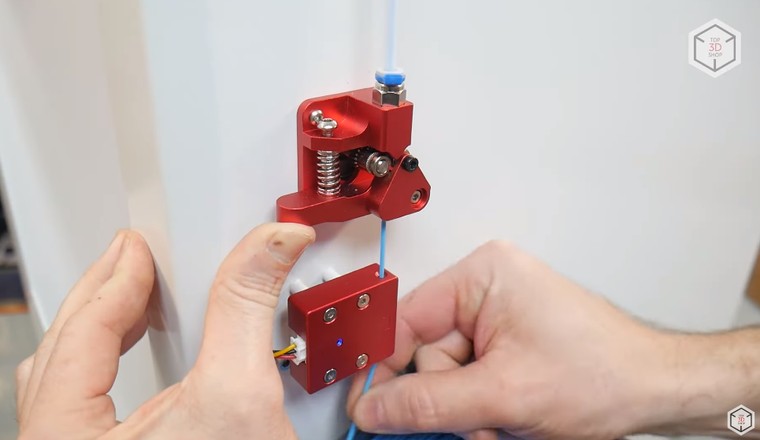

Рядом с фидером установлен датчик обнаруживающий нить, при срабатывании которого принтер становится на паузу для замены материала.

Датчик обнаружения нити на Creality CR-5 Pro H

Следует отметить, что детали алюминиевые, фрезерованные, а это исключает износ каналов. Да, представьте обычный филамент может стирать каналы пластиковых деталей. Это также происходит и с ПТФЕ трубкой, которую легко найти и заменить. А вот с заменой самих деталей из пластика могут быть проблемы.

Хотенд -собственная разработка компании Креалити. В данном случае используется цельнометаллический термобарьер в радиаторе своеобразной формы, который охлаждается производительным вентилятором. В качестве обдува экструзии служит радиальный вентилятор 4010.

Внутреннее устройство хотэнда Creality CR-5 Pro H

Об электронике можно было бы рассказывать долго, однако начинка устроена без каких либо сложных решений. А решения применены собственные, от Креалити. Плата управления на базе 8ми битного контроллера АТМЕГА2560, с распаянными тихими драйверами ТМС2208. Экран на базе 4 дюймового дисплейного модуля ДВИН. Блок питания мощностью на 350Вт. Кабель менеджмент выполнен на отлично.

Отсек с электронными компонентами находится сзади, все провода аккуратно уложены

Экран 4х дюймовый сенсорный с резистивным тачскрином. Но на удивление отзывчивый и с ним легко работать. Меню простое и интуитивно понятное. Есть большой выбор языков. Все необходимые настройки доступны. Но тонкие установки характеристик и параметров отсутствуют, по необходимости их можно менять после подключения 3D-принтера к компьютеру.

Сенсорный дисплей откликается на нажатия быстро и точно

В корпусе все жгуты уложены в кабель каналы. Имеется подсветка, при чем довольно яркая, управляемая через меню, но уровень регулировать нельзя. Концевые выключатели осей механические. Для построения сетки кривизны рабочей поверхности используется оригинальный датчик калибровки БЛТач, благодаря которому, после калибровок проблем с укладкой первого слоя возникать не должно

Внутренняя подсветка рабочей камеры Creality CR-5 Pro H

Подготовка к работе

Продукты данного сегмента, производителем предлагаются в формате ДиАйУай, то есть требующие дополнительной сборки. Однако в случае с СиЭр Пять Про достаточно выполнить несколько шагов, согласно инструкции:

освободить платформу стола от упаковочного материала…
установить боковые акриловые панели
освободить от фиксации механику. Оси X и Y для транспортировки зафиксированы кабельной стяжкой. Смазывать цилиндрические направляющие и винт оси Z по необходимости. В нашем случае этого делать не пришлось, но рекомендуется производить обслуживание периодически.
прикрепить держатель катушек, размеры которого позволяет устанавливать катушки шириной более 90мм. Однако с ограничениями по диаметру, так как рядом находится коммутационный узел электропитания
перед включением производитель рекомендует проверить на какое напряжение электросети переключен блок питания
далее нужно выровнять и откалибровать стол. Делать это лучше включив нагрев, в том числе и хотенда, до средних рабочих температур. Сначала выравнивается поверхность относительно плоскости осей листом бумаги, делается это из соответствующего пункта меню, нажимая точки калибровки по возрастанию нумерации.. Повторить такую калибровку желательно 2-3 раза.

Освобождение платформы столика от пленки

Держатель филамента поддерживает ширину катушек до 90 мм

Калибровка стола Creality CR-5 Pro H

А затем вызываем построение сетки кривизны стола. Данная функция позволит максимально избавиться от проблем с укладкой первого слоя как и отмечалось выше.

Построение сетки кривизны стола выполняется через меню сенсорного экрана

Далее останется только заправить материал. Устройство фидера позволяет сделать это вручную. Либо же вариант сделать это через меню, но он будет ооочень долгим..

Последний этап перед печатью - заправка филамента

Программное обеспечение

После всех процедур можно запускать печать. Но, сначала перед работой мы вкратце рассмотрим программное обеспечение для подготовки файлов на печать.

В качестве фирменного ПО производитель предлагает использовать собственный слайсер на базе популярной куры. Это Креалити Слайсер. На момент подготовки данного видео, это версия 4,8,2. Его можно скачать с официального ресурса компании.

Программа требует минимум настроек для подготовки с установками по умолчанию, это полезно для начинающих пользователей. В таком режиме достаточно выбрать материал и необходимый профиль печати.

Рабочее окно Creality Slicer

Производитель рекомендует выбирать для данного принтера профиль Creality CT-380.

По желанию можно включить отображение всех настроек как и в оригинальной Куре. Подробнее о них рассказывать наверное смысла нет, о данном слайсере в сети достаточно обучающего материала.

Выбор профиля печати в Creality Slicer

СиЭр 5 без проблем принимает джикод подготовленный и в других слайсерах…

Печать

Перейдем к печати.

Сначала мы удостоверились в укладке первого слоя. Для этого подойдет например вот такая тестовая модель. Немного растянули ее по оси X.

Печать калибровочной модели

Затем из ПиЭлЭй филамента проверили как справляется принтер с калибровочными моделями. Нареканий никаких не возникло, отклонение размеров минимальное, укладка линий, нависания, печать мостов… все напечаталось в отличном качестве.

Результат печати одной из калибровочных моделей

Далее дали приработаться механике с помощью вот такой дизайнерской модели для изготовления светильника. Только его печатали уже из обычного АБС. Модель не потрескалась и не оторвалась от стола.. , а значит камера принтера сделала свое дело. Естественно для поддержания температуры мы установили сверху колпак и закрыли дверцу принтера. К сожалению, удачные ракурсы съемки печати с закрытой камерой подобрать сложно, колпак у принтера матовый, а платформа поднимается на самый верх.

Печать светильника на Creality CR-5 Pro H ABS-филаментом

Измерение температуры печати Creality CR-5 Pro H

И после мы переключились на задачи посложнее. Для этого был выбран инженерный материал, РиСи АБС, смесь поликарбоната с АБС, цвет натуральный. Ударопрочный и термостойкий, он уже требует температуру сопла 260 градусов, а стола 110. На удивление креалити с ним справился.. Мы напечатали деталь оптического прибора, подвергающегося высоким температурам, которые данный материал, согласно его характеристикам без проблем выдержит. Деталь не простая, требующая применение поддержек. Поддержки отделились с небольшим усилием, качество самой детали на высоте.

Результат печати элемента оптического прибора

И была напечатана еще одна деталь, для эксплуатации в высокотемпературной среде.

Далее печать не менее капризным чистым нейлоном. Нейлон самый устойчивый материал к истиранию, поэтому он прежде всего идеален для печати шестеренок. Так же устойчив к атмосферным и химическим воздействиям. И с нейлоном на данном принтере с камерой деталь так же напечаталась без каких либо проблем.

Распечатанная на Creality CR-5 Pro H нейлоновая шестеренка

(Опыт печати инженерными пластиками, рекомендации)

Как вы заметили, инженерные материалы реализуются чаще в натуральном цвете, то есть без красителей. Это потому, что красители меняют свойства материала, и обычно не в лучшую сторону. Влияет это на уменьшение межслойной адгезии. То есть изготовленные объекты из неокрашенного материала будут прочнее.

Но не только это важно… Удачная печать инженерными материалами возможна при соблюдении не малого количества правил…

Во первых, следует учитывать водопоглощение материалов. К примеру чистый нейлон это один из самых гигроскопичных пластиков. Он быстро впитывает влагу, держит ее… и если его не подвергать сушке перед печатью, то процесс печати будет сложным. У набравшего влагу материала значительно падает межслойная адгезия повышается усадка при переходе из мягкого расплавленного состояния, в твердое. Деталь при этом, может расходиться по слоям и отлипать от стола.

Печать нейлоновым филаментом - материал предварительно был хорошо просушен

Например как здесь, вы можете видеть попытку печати, когда мы не просушили материал.

Сушка филамента в специализированном устройстве

Поэтому, катушку с филаментом обязательно требуется сушить перед печатью. Для этого есть как готовые решения, в виде корпусов с нагревательным элементом и вентилятором, так и бытовая электротехника, чаще это сушилки для фруктов. Но не все из них могут быть эффективны для сушки данного материала, требующего температуру 90 градусов.

А можно и вовсе не заморачиваться с приобретением специальных устройств, а просушить материал на печатном столе 3D-принтера. Главное, что бы электроника позволяла включать нагрев стола на продолжительное время. И Креалити СиЭр 5 Про как раз это позволяет сделать. Достаточно положить катушку с материалом на стол через какие-либо металлические предметы, чтобы выдержать расстояние, включить нагрев, закрыть колпак и дверь, и оставить сушится материал на ночь.

Печать нейлоновым филаментом - материал не был просушен, в результате чего нижние слои стали отходить от платформы стола

Во вторых, почти каждый инженерный материал, в особенности например нейлон, имеет определенную усадку. Мы сейчас не говорим о композитных филаментах, это другой случай. После печати деталь будет иметь иные размеры. Для того, что бы усадка была минимальной, помогает снижение скорости печати и уменьшение высоты слоя. Например, для чистого нейлона ПА6 это скорость 30мм в секунду для маленьких моделей.

Укладываемый соплом слой должен успевать остывать до твердого состояния, пока не начнется укладка следующего. На больших моделях скорость может быть увеличена до 60 мм в сек, а то и выше. Однако с повышением скорости, может потребоваться небольшое завышение температуры сопла. А высоту слоя желательно уменьшить в два раза меньше стандартной, до 0,1мм.

Для нейлона (материал PA6) скорость печати у Creality CR-5 Pro H была снижена до 30 мм/с

Так же, чтобы деталь получилась нужного размера, необходимо вносить корректировки на усадку в слайсере. Есть простой и быстрый способ как узнать процент усадки. Достаточно напечатать цилиндр небольшого размера без заполнения и сравнить его размеры, с размерами модели. И соответственно рассчитать разницу в процентном соотношении. Далее при подготовке модели на печать, достаточно изменить масштаб модели по осям X Y в бОльшу сторону.

Корректировка степени усадки в слайсере

В третьих, желательно отказаться от обдува экструзии. С некоторыми материалами без него не обойтись, если модель имеет сложные нависания и мосты. А например с нейлоном обдув вообще противопоказан. В таком случае лучше прибегнуть к занижению скорости печати на сложных участках модели.

Отключение обдува экструзии в меню Creality Slicer

В четвертых, в печати сложными материалами значительно упрощает процесс использование специальных адгезивов для поверхности стола. Обычное покрытие ультрабэйс не предназначено для нанесения какой либо химии, поэтому переворачиваем покрытие стеклянной поверхностью вверх. Такие адгезивы могут быть разными, некоторые из них имеют вот такое состояние, в виде прозрачного киселя. Его нужно на холодной поверхности размазать… например пластиковой картой.

При использовании адгезивных материалов следует перевернуть стол - покрытие Ultrabase чувствительно к химии

Так как камера принтера пассивная, то есть без специального нагрева и поддержания заданной температуры, желательно включить нагрев стола и выждать некоторое время, для создания благоприятного микроклимата для печати.

А так же, мы рекомендуем немного уменьшить зазор сопла от поверхности стола на первом слое. В случае с 3D-принтерами Креалити это легко делается через меню. В процессе печати можно немного уменьгить Z-offset. Таким образом линии первого слоя будут лучше вмазываться в поверхность и первый слой лучше прилипнет.

Задание зазора между соплом и поверхностью стола у Creality CR-5 Pro H

Очень помогает включение и настройка подложки при подготовке модели в слайсере. Подложка особо актуальна если нижняя часть должна получиться более аккуратной. А так же, она помогает предотвратить повреждение детали при снятии ее со стола.

Настройка параметров подложки в слайсере

Выводы, итоги

Подведем итоги по данному продукту. СиЭр Пять про Эйч отличный принтер с впечатляющим дизайном, который создан не только весьма приукрасить интерьер. Он легко справляется с любительскими запросами, а также разработан на выполнение профессиональных задач с инженерными материалами и без проблем с ними справляется.

Но как и с любым устройством в данной сфере можно выделить и недостатки.

Несмотря на удобство эксплуатации машины, огрехи в настройке внутреннего ПО все равно есть. Например при остановке печати, сопло тупо замирает на месте, без каких либо парковок печатающей головы. А вентилятор обдува не выключается. Мы обновили прошивку, однако ничего не изменилось.

Перемещение экструдера в рабочей камере Creality CR-5 Pro H

Электроника на устаревшем процессоре, не способна обрабатывать алгоритмы улучшающие качество печати, например компенсирование потока на острых углах, которое помогает от выпирания материала на краях.

Если присмотреться, на углах детали можно заметить дефекты, вызванные отсутствием эффективных программных алгоритмов улучшения качества печати

Преобладает отсутствие современных решений, таких как удаленная загрузка по вайфай и управление устройством. Здесь по старинке файлы переносятся в устройство на карту памяти.. Однако, для удаленного управления и контроля за принтером у креалити уже давно есть решение, это Creality WiFi Box 2.0, позволяющий удаленно через облако отправлять файлы на печать Данное устройство можно купить как дополнение к 3D-принтеру. И стоит оно всего около 60 долларов.

За возможность работы с беспроводным интерфейсом придется докупить специальное оборудование

Надежно и не дешево выполнена механика, но есть проблемы сборки. Например своеобразное смещенное расположение ролика с консольным креплением по оси X не представляет возможности достаточно хорошо натянуть ремни. Начинает перекашивать каретку, из-за чего ремень начинает тереть о фланец подшипника. Но у нас получилось это исправить затянув винты направляющих на каретке крепче.

Винты направляющих на каретке лучше сразу затянуть потуже

Top 3D Shop и производитель дают официальную гарантию на всё поставляемое оборудование, а также оказывают техническую поддержку и гарантийное обслуживание.
