Обзор Anycubic Photon Mono X 6K: доступная и качественная MSLA-печать

Всем привет. С вами Top 3D Shop и в очередном обзоре мы расскажем вам про фотополимерный 3д принтер от компании Anycubic Photon Mono X 6K

Содержание:

Anycubic Photon Mono X 6K: вид спереди

Видеоверсия статьи

О технологии фотополимерной печати

Фотополимерная 3д печать, это технология, позволяющая изготавливать объекты различных форм с высоким качеством с помощью специальной фотополимерной смолы. Смола представляет из себя жидкую светоактивируемую субстанцию, которая изменяет свои свойства под действием ультрафиолета.

Добавление фотополимерной смолы в ванночку принтера

Смола помещается в фотополимерный 3д принтер, в котором под воздействием излучения затвердевает c заданной формой на каждом слое. Используются несколько технологий засветки — лазерная, проекционная и засветка с помощью ЖК-экрана, которая в последнее время и получила популярность благодаря её простому и дешевому устройству.

Процесс создания детали с помощью Photon Mono X 6K

Сферы использования технологии

Технология фотополимерной 3д печати применяется в основном где требуется высокодетализированные объекты. Это например, медицина, ювелирка, архитектура и конечно любительская 3д печать.

Прототипы ювелирных изделий

Зуботехнические изделия

Фигурка любительской 3D-печати

О компании

Китайская компания Anycubic была основана в 2015 году. Она завоевала доверие пользователей благодаря фдм 3д принтеру Anycubic Мега. Но так же, большой вклад был сделан и в SLA технологию, фотополимерные 3д принтеры Эникьюбик также очень популярны в любительском сегменте.

Один из неоспоримых хитов компании - FDM-принтер i3 MEGA

Характеристики Photon Mono X 6K

От предшественников линейки 3д принтеров Photon, Mono X 6K отличается большой областью печати, это 197х122 по XY и 245 миллиметров в высоту, что в свою очередь составляет объем почти 6 литров. Но при этом он имеет высокую точность печати - 34,4 микрометра и толщину слоя от 10 до 50, при этом с впечатляющей скоростью печати до 60мм в час.

Габариты Mono X 6K

Несмотря на внушительную область печати принтер компактен и весит 11 килограмм.

*Размеры машины: 18,7 x 11,4 x 10,6 дюйма / 475 x 290 x 270 мм 11кг

Характеристики Mono X 6K

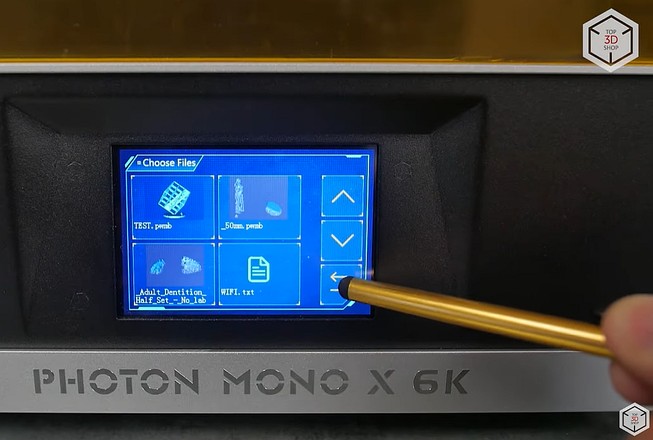

Сенсорный экран

Управление осуществляется с помощью сенсорного дисплея диагональю 3,5 дюйма. Запуск файлов возможен как с юсб флеш накопителя, так и с помощью загрузки через вайфай подключение.

Но давайте обо всем по порядку….

Поставка и комплектация

Принтер поставляется в картонной коробке весом 18 килограмм. Внутри все плотно уложено в ложементах из вспененного полиэтилена. С недавних пор, упаковка производится с усилением углов коробки изнутри, это спасает содержимое от ударов в процессе неаккуратной работы служб доставки.

Усиление краев упаковки для безопасной перевозки

Комплектация шестерки можно сказать стандартная для MSLA 3д принтеров данного класса. Есть все необходимое… помимо самого 3д принтера, колпака, ванны и платформы, это, шестигранные ключи для регулировки и обслуживания, крепежные винты ванны, вайфай антенна и юсб флешка на 4 гигабайта, два шпателя — стальной для отделения моделей от платформы и пластиковый для перемешивания смолы, средства защиты и документация с защитной пленкой экрана и калибровочной бумагой.

Комплектация поставки 3D-принтера

Конструкция 3д принтера.

О конструкции Фотон Моно Х 6К можно было бы рассказывать долго, однако с фотополимерными 3д принтерами в плане устройства работы все просто. Ведь в отличии от фдм технологии, фотополимерные 3д принтеры работающие по технологии SLA довольно просто устроены.

Основные элементы конструкции, это:

Система перемещения платформы по вертикальной оси, обеспечивается трапецеидальным винтом с ходом 2мм за оборот. Так как область печати большая, то для более высокой точности перемещений эникьюбик применили в данном принтере две рельсы EGH (и джи эйч) на прочной фрезерованной раме из алюминия. Что придает высокую жесткость конструкции.

Вертикальное перемещение платформы обеспечивается двумя рельсами

Платформа, с рабочей стороны имеет специальную текстурированную обработку, для более надежной адгезии первого слоя. Она крепится на каретку системы перемещения с помощью одного большого барашка.

Платформа принтера отличается особой текстурой

Платформа проста в установке и крепится буквально за пару секунд

-Ванна в которую заливается смола. Она с прозрачной феп-пленкой, С внешней стороны есть защитная пленка, которую перед эксплуатацией нужно удалить.

Ванночка для смолы

Перед использованием ванночки важно не забыть снять пленку

Для слива смолы имеется желобок в одном из углов.

В отличии от 3д принтеров других производителей, при замене пленки, оригинальная может поставляться уже с рамкой, это упрощает процедуру ее замены. Ванна также алюминиевая. Крепится на двух удобных винтах барашках.

Закрепление ванночки на основании принтера

-Далее, система засветки смолы, она состоит из 9 дюймового монохромного экрана с высоким процентом светопропускания для более быстрой засветки смолы. Большая область печати возможна прежде всего ему. А высокая точность достигается разрешением 5760 на 3600 пикселей, откуда и есть в названии добавка 6К. И экран в данном устройстве пожалуй самое дорогое. Поэтому экран уже с завода защищен пленкой, что значительно ускорит чистку при протечке смолы.

Экран для обеспечении засветки

Особенности технологии засветки

А также матрица из 40 светодиодных ламп, которая способна излучать параллельный пучок света с равномерностью более 90% и плотностью света более 44 люкс, что тоже значительно ускоряет процесс печати. Мощность света можно регулировать от 30 до 100%.. Эксплуатация с более низкой мощностью позволяет продлить срок службы экрана и светодиодной матрицы.

Продуманное расположение ламп обеспечивает равномерную засветку

Управляющая электроника

И конечно электроника, которая на основе данных полученных с файла на печать управляет экраном, отображая периодически набор масок на каждом слое, и перемещением платформы в нужный момент времени, останавливая ее с каждым разом выше и выше. Причем скорость печати зависит от продолжительности остановок для засветки, а чем мощнее свет, тем меньше требуется данная продолжительность, следовательно и быстрее идет весь процесс. Таким образом и производится 3д печать по технологии mSLA.

Остановка процесса засветки

Интерфейсы подключения

Фотон моно Х 6к можно подключить и к вайфай сети, почему он и комплектуется небольшой антенной. Для этого на юсб флешке из комплекта есть инструкция, в которой описано как это сделать, весь процесс настройки заключается в добавлении имени и пароля своей вайфай сети в текстовом файле на флешке. Управление по сети вайфай возможно через установленное на гаджет приложение. В котором, можно поменять настройки печати, запустить файл на печать и отслеживать процесс выполнения задания.

Подключение к беспроводной сети подробно описано в руководстве к устройству

Приложение для работы с принтером через сеть Wi-Fi

Работа с меню

Меню на экране до безобразия простое и понятное. Изображение яркое и контрастное и хорошо видимое под углом. В настройках можно отключить зуммер и сенсор колпака.

Работа с беспроводным экраном

Включенный сенсор установленного колпака предупреждает о запуске печати без него, а если открыть колпак во время работы принтера, автоматически включиться пауза.

Предупреждение об отключенном сенсоре колпака принтера

Особенности работы при печати

Возможны изменения некоторых параметров запущенной печати, и это довольно полезный функционал. Он поможет скорректировать некоторые значения, например если их нет в слайсере, или же просто забыли их изменить на необходимые. Это не заставит запускать печать заново.

Изменение параметров в ходе процесса печати

Рама/корпус.

Все элементы рамы выполнены методом фрезеровки. Отсек с электроникой обшит сталью. На нем все необходимые разъемы и выключатель расположены с правой стороны. Однако устройство вплотную к стене устанавливать нельзя, сзади производится захват воздуха для охлаждения мощных ламп засветки.

USB-порт принтера и выключатель располагаются справа

Подготовка к работе

Перед подготовкой к работе, нужно снять верхний слой с наклеенной защитной пленки экрана. Та что идет в комплекте запасная и ее не нужно клеить вторым слоем!

И удалить защиту с феп-пленки ванны.

Удаление пленки с экрана засветки

Удаление FEP-пленки с ванночки

Далее, достаточно откалибровать согласно инструкции платформу. Необходимо ее установить на держатель и закрепить барашком, поднять платформу через соответствующий раздел меню…

Ослабить шестигранным ключом из комплекта винты для регулировки ее в плоскости. Поместить на экран калибровочный лист из комплекта и в меню выбрать отправку платформы в домашнюю точку. А потом, слегка прижимая платформу к экрану, затянуть винты. Затем рекомендуется через меню немного поднять платформу, чтобы калибровочный лист можно было с небольшим усилием перемещать и указать в меню, что данная позиция является нулевой координатой.

Изменение положения платформы по вертикали

Задание нулевой координаты через меню

ПО и калибровки

Софт

Перед печатью мы установили программное обеспечение, это слайсер Anycubic_Photon_WorkShop версии V2.1.30 он, как и инструкция с некоторыми тестовыми моделями, находится на юсб флешке из комплекта. Настраивается он легко, интерфейс вполне понятен и логичен. Однако в процессе работы с ним программа иногда зависала, а иногда вылетала. Чаще это было при работе с несколькими моделями на печать. А с мелкими моделями почему то не работало установленное время засветки низа.

Экран фирменного слайсера Anycubic Photon WorkShop

Поэтому мы воспользовались бесплатным слайсером читубокс последней версии. В настройках вопросов не возникло, так как наш фотон тоже в списках есть. Однако немного поправили скорости перемещения платформы. И что не плохо в данном слайсере есть настройка режима TSMC, это перемещение платформы на двух скоростях, и его фотон моно 6х поддерживает и компенсация засветки первых слоев, что тоже является полезной функцией.

Экран слайсера ChiTuBox

В ChiTuBox есть настройка перемещения платформы с двумя скоростями

Калибровка

Залогом успешной и качественной печати смолой,являются калибровки для каждого из материалов.

Произвести калибровки можно специальными моделями, которые так же можно найти и скачать на открытых ресурсах по 3д печати.

У эникьюбик свой подход относительно калибровок параметров для смол, он описан на официальном ресурсе (https://www.anycubic.com/blogs/resources/3d-printer-test-print). Хорош он тем, что подобрать настройки возможно уже за одну печать. Однако не на всех принтерах это возможно, в том числе и не на данной модели. Поэтому мы сделали это классическим способом, используя некоторые такие модели.

Рекомендации по калибровке на официальном сайте Anycubic

Тестирование различных фотополимеров

Компания эникьюбик предлагает разные виды смол, биоразлагаемые, стоматологические, на растительной основе.

Water Wash +

Нам удалось поработать с некоторыми, это Water Wash + (вотер вош плюс) белого цвета.

Смола имеет высокую текучесть и требует меньше времени на засветку, благодаря чему печать проходит быстрее. А поддержки легко удаляются, так как она менее хрупкая.

Заполнение ванночки фотополимерной смолой Water Wash +

А главным преимуществом материала является возможность промывать объекты не изопропиловым спиртом или растворителями, которые являются летучими токсичными жидкостями и требуют особой посуды и средств защиты, а обычной водой!

Печать при помощи фирменной смолы Water Wash +

В деле смола показала себя хорошо и хорошо подходит для быстрой печати и легкой обработки артмоделей. (показ арт модели из Warriors in War)

Результат печати фотополимером Water Wash +

Anycubic DLP Craftsman Resin.
Смола больше ориентирована для работы с диэлпи-принтерами, но ее разрешено использовать и с монохромными лсиди экранами. Она применима когда предъявляются высокие требования к точности модели. Имеет повышенный срок годности и низкую усадку, что актуально при печати габаритныз моделей. (Показ арт модели blunderbuss pete)

Заполнение ванночки фирменной смолой Anycubic DLP Craftsman Resin

Результат печати фотополимером DLP Craftsman Resin

Но, ограничивается ли печать объектов на фотополимерном 3д принтере изготовлением арт объектов? Мы проверили как фотон моно х 6к справляется с задачами и посложнее. Тому пример работа с инженерными смолами.

Смола Phrozen Onix Impact Plus.

Заявленная прочность материала в 5 раз выше чем у стандартных смол. Основные преимущества - ударопрочность, стойкость к механическим воздействиям, эластичность. Смола предназначена для изготовления объектов подверженным постоянным нагрузкам приводящим к деформации.

Фотополимер Phrozen Onix Impact Plus обладает уникальными характеристиками

В качестве образца мы распечатали вот такую пряжку. Изделие на вид не отличается от заводского варианта и благодаря характеристикам материала выполняет свой функционал и даже более того (показ загиба элементов с усилием)

Пряжка, созданная при помощи Phrozen Onix Impact Plus, обладает высокой прочностью

Та же пряжка без проблем выдерживает сильные изгибы и возвращает деформированные элементы в исходное положение

Phrozen TR250LV
Разработана специально для применения в инженерной и стоматологической отраслях. Она обладает высокими показателями ударопрочности и прочности на разрыв, но главной особенностью смолы является повышенная термоустойчивость. Отлично подойдет для термоустойчивых функциональных изделий и термоформовочных стоматологических моделей. Применима в ювелирной отрасли. (Показ напечатанных зубов, челюстей)

Материал TR250LV от компании Phrozen

Пример прочных зуботехнических изделий, созданных смолой TR250LV

Области использования 3D-принтера

На этом применение фотополимерной печати конечно не заканчивается, тому примеры изготовление каких-либо нагруженных запасных частей для 3д принтеров, с которыми можно пережить доставку для замены на полноценную деталь (показ шкива на моторе), или применение в производстве электронных плат на дому (показ смд трафарета для нанесения паяльной пасты)

Созданный на принтере шкив

Шкив успешно трудится в условиях высоких нагрузок

Выводы

На наш взгляд, фотон моно х 6к отличный инструмент для фотополимерной 3д печати который позволяет изготовить объекты не только из классических материалов. Благодаря его мощной системе засветк. А а простое управление и возможность настройки параметров из меню во время печати делает его удобным и функциональным.

Есть у продукта и недостатки, хотя наверное это больше наши придирки. Поперечная пластина, которая крепится на вертикальной балке, царапает акриловый колпак, если по неосторожности касаться им балки. Однако нашими инженерами проблема решилась элементарно - с помощью куска матерчатой изоленты.

Острые края пластины задевают колпак

Решение проблемы - матерчатая изолента

Top 3D Shop и производитель дают официальную гарантию на всё поставляемое оборудование и предоставляют техническую поддержку по всем доступным каналам.
