Амперка Электроника для начинающих (часть 2)

Продолжение первой части комплекта для юных экспериментаторов Электроника для начинающих, созданная специально для воссоздания опытов по книге Чарльза Платта. Данную часть стоит приобретать вместе с первой одноименной частью.

Компоненты набора позволят юному ученому освоить технику пайки, научиться работать с микросхемами и обрабатывать сигналы. Ребенок сможет создать сигнализацию, замок с кодом для компьютера, электронную игральную кость и прочие изделия.

Возраст, на который рассчитан данный набор, составляет 10+. Благодаря красочной коробке набор можно вручить ребенку в качестве подарка на день рождения или любой другой праздник.

При помощи данного набора маленький «ученый» сможет провести такие эксперименты как:

• Эксперимент 12. Соединение двух проводов вместе
• Эксперимент 13. Сжигание светодиода
• Эксперимент 14. Пульсирующий свет
• Эксперимент 15. Переработанная схема охранной сигнализации
• Эксперимент 16. Генерирование импульсов
• Эксперимент 17. Установка тональности звука
• Эксперимент 18. Таймер для определения реакции человека
• Эксперимент 19. Изучение логики
• Эксперимент 20. Кодовый замок
• Эксперимент 21. Игра с равными шансами на победу
• Эксперимент 22. Переключение и дребезг
• Эксперимент 23. Игра в кости
• Эксперимент 24. Завершённая охранная сигнализация
• Эксперимент 25. Магнетизм

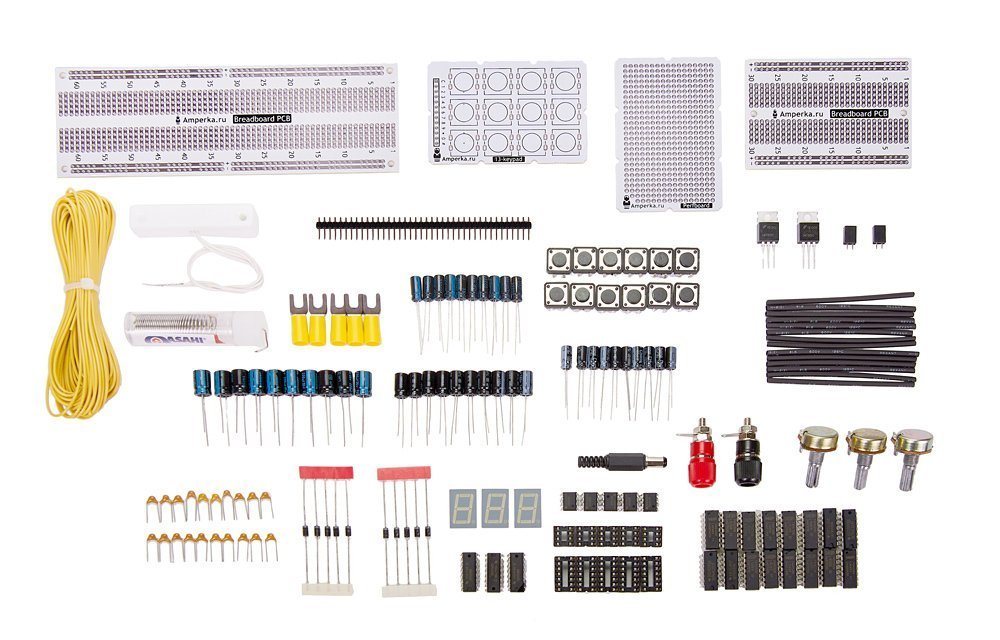

Комплектация

Большое множество различных компонентов собрали в одном наборе Электроника для начинающих. Сотрудники компании Амперка собрали их воедино, чтоб сократить время, которое можно было бы потратить приобретая их все по отдельности.

• 2× Микросхема 74HC00 (Логика 4×2-NAND)
• 2× Микросхема 74HC02 (Логика 4×2-NOR)
• 2× Микросхема 74HC27 (Логика 3×3-NOR)
• 2× Микросхема 74HC08 (Логика 4×2-AND)
• 2× Микросхема 74HC32 (Логика 4×2-OR)
• 2× Микросхема 74HC04 (Логика 6×Инвертор)
• 2× Микросхема 74HC86 (Логика 4×2-XOR)
• 2× Микросхема 74HC393 (сдвоенный четырёхбитный счётчик)
• 3× Микросхема CD4026 (драйвер 7-сегментного индикатора)
• 5× Микросхема-таймер 555
• 5× Панелька для микросхемы на 8 ног
• 5× Панелька для микросхемы на 14 ног
• 10× Конденсаторы керамические на 10 нФ
• 10× Конденсаторы керамические на 100 нФ
• 10× Конденсаторы электролитические на 1 мкФ
• 10× Конденсаторы электролитические на 10 мкФ
• 10× Конденсаторы электролитические на 100 мкФ
• 10× Конденсаторы электролитические на 220 мкФ
• 1× Переменный резистор (потенциометр) на 5 кОм
• 1× Переменный резистор (потенциометр) на 10 кОм
• 1× Переменный резистор (потенциометр) на 100 кОм
• 5× Диоды выпрямительные 1N4007
• 5× Диоды сигнальные Шоттки 1N5818
• 1× Магнитный извещатель (геркон)
• 12× Кнопка тактовая 12 мм
• 3× 7-сегментный индикатор
• 2× Линейный регулятор напряжения L7805
• 1× Штекер питания 2,1 мм
• 1× Гнездо питания 2,1 мм на панель
• 2× Клеммник на панель
• 5× U-клемма
• 1× Штырьковые соединители (1×40)
• 2× Гнездо штыревое на 2 контакта
• 1× Макетная плата Breadboard PCB (400 точек)
• 1× Макетная плата Perfboard (460 точек)
• 1× Макетная плата Breadboard PCB (830 точек)
• 1× Плата клавиатуры с общим выводом
• 1× Припой с флюсом (10 г)
• 1× Провод многожильный (0,2 мм², 10 м)
• 10× Кембрик термоусадочный (⌀1,5 мм, 70 мм)
